快速使用
本指南旨在帮助用户快速上手使用板卡。

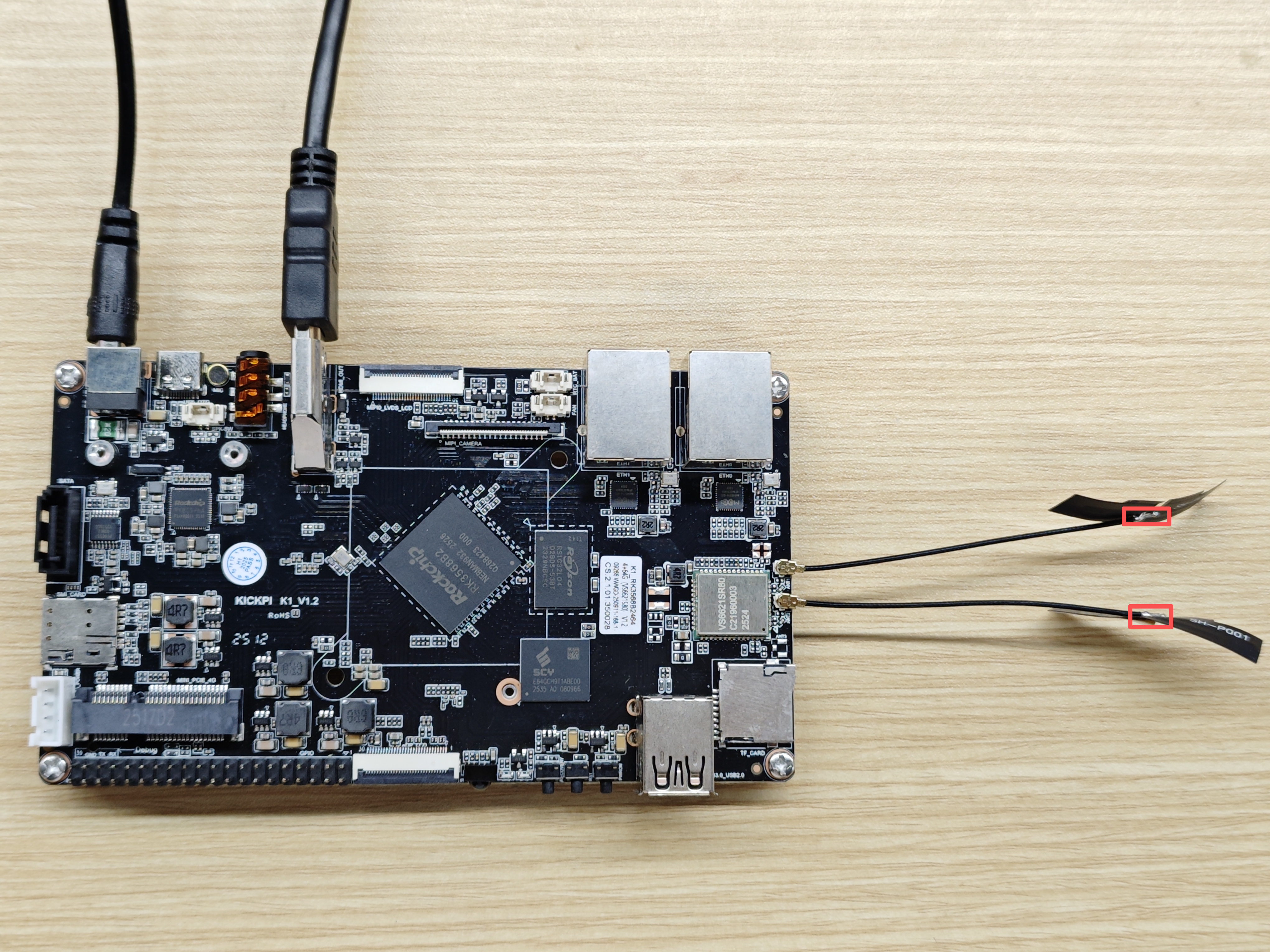

主板上电
KICKPI-K1
准备工具
Tip
此仅展示HDMI显示器接线，不同显示器接线方式请阅读下文。
- DC-12V 电源适配器
- HDMI 显示器
硬件安装
LCD显示屏
K1 支持多种显示器接口：两路MIPI/LVDS接口（正面-翻盖式FPC接口，背面-抽拉式FPC接口），一路eDP接口 （翻盖式FPC接口），HDMI接口。
Note
MIPI/LVDS显示器接入板卡需搭配对应转接板使用，KICKPI官方购买MIPI/LVDS显示器默认配置转接板。
- MIPI-DSI
K1 默认适配MIPI 显示器：
| MIPI Panel Model | Diagonal Size | Resolution |
|---|---|---|
| AT101DS40I | 10.1-inch | 800x1280 |
| MX101BA1340 | 10.1-inch | 800x1280 |
| MX080B2140 | 8.0-inch | 800x1280 |
| F050008M01 | 5.0-inch | 720x1280 |
- LVDS
K1 默认适配LVDS 显示器：
| LVDS Panel Model | Diagonal Size | Resolution |
|---|---|---|
| GG070D1 | 7-inch | 1024x600 |
| MX070IBC | 7-inch | 1024x600 |
- EDP
K1 默认适配EDP 显示器：
| EDP Panel Model | Diagonal Size | Resolution |
|---|---|---|
| LQ156T3LW03 | 15.6-inch | 1920x1080 |
硬件安装
!!! Warning 所有使用FPC接口的外设进行安装/拆卸时，主板必须断电！
LVDS/MIPI0
- 蓝色支撑板朝上，白色金属面朝下，接入FPC接口。
LVDS/MIPI1
- 板卡背部，白色金属面朝上，蓝色支撑板朝下，接入FPC接口。
eDP
- 蓝色支撑板朝上，白色金属面朝下，接入FPC接口。
系统启动
通过不同方式来判断主板能否正常启动。

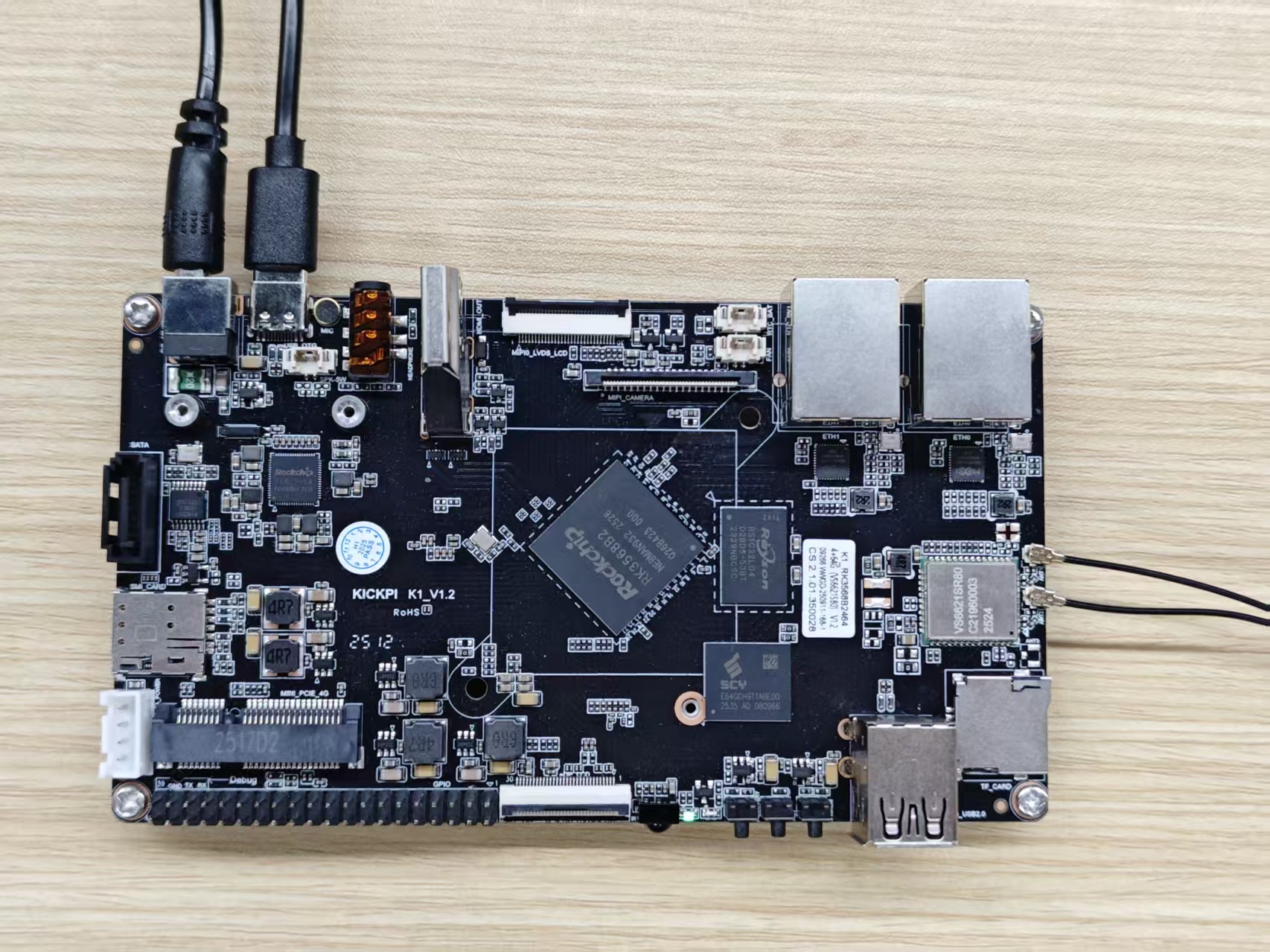

LED状态
未接入显示器状态下，通过LED灯判断主板状态。
- 主板配备两个LED指示灯，绿色LED为电源指示灯，蓝色LED为心跳指示灯。
Success
正常状态：绿色LED常亮，蓝色LED闪烁。
Failure
绿色LED熄灭请检查电源部分异常，蓝色LED熄灭则系统运行异常。
显示输出
Android系统桌面
- 启动界面
Debian系统桌面
- 启动界面
Ubuntu系统桌面
- 启动界面
