快速使用
本指南旨在帮助用户快速上手使用开发板。
主板上电
KICKPI-K5C
准备工具
- 电源：K5C 支持多种供电方式，注意硬件版本是否支持。
| 供电方式 | 供电电压 | 主板版本 |
|---|---|---|
| DC | 12V | >= V1.0 |
| Type-C | 5V | >= V1.2 |
| POE | 12V | >= V1.0 |
| BAT | > 3.4V | >= V1.2 |

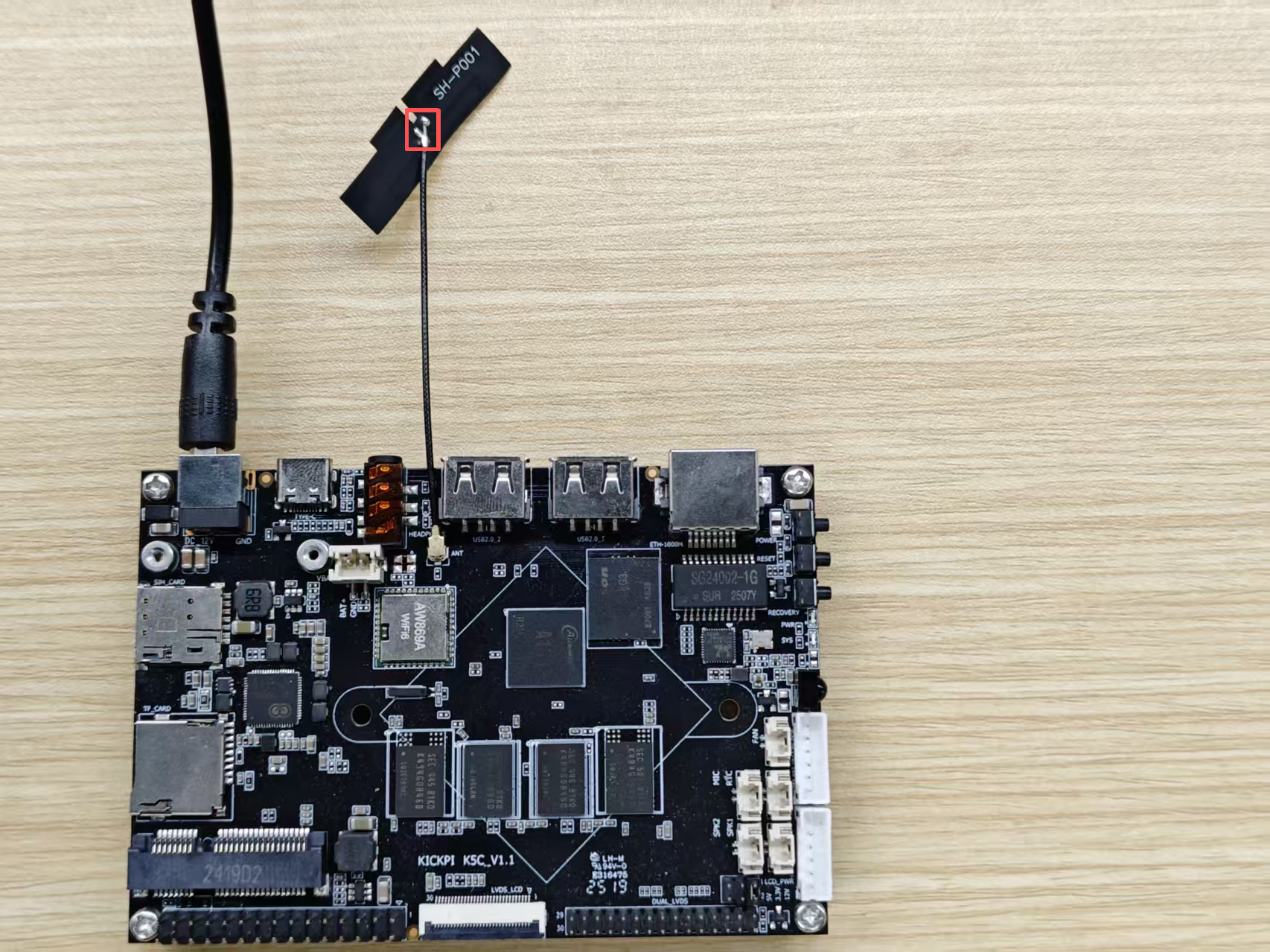

硬件安装
- DC供电：K5C 支持多种供电方式，此处仅展示DC 12V供电。
系统启动
通过不同方式来判断主板能否正常启动。
LED状态
未接入显示屏状态下，通过LED灯判断主板状态。
- K5C配备两个LED指示灯，绿色LED为电源指示灯，蓝色LED为心跳指示灯。
Success
正常状态：绿色LED常亮，蓝色LED闪烁。
Failure
绿色LED熄灭请检查电源部分异常，蓝色LED熄灭则系统运行异常。
显示输出
KICKPI-K5C支持LVDS屏幕和MIPI屏幕 ，出厂默认系统显示配置为7寸LVDS屏幕(MX070IBC)。
Warning
接入屏幕之前，务必主板断电。 不同屏幕对应不同镜像，如需切换其他屏幕显示的系统可参考镜像烧录，烧录对应显示的镜像。
适配以下 MIPI 屏：
| 型号 | 尺寸 | 分辨率 | 触摸支持 |
|---|---|---|---|
| AT101DS40I | 10.1-inch | 800x1280 | Y |
| MX101BA1340 | 10.1-inch | 800x1280 | Y |
| MX080B2140 | 8.0-inch | 800x1280 | Y |
| F050008M01 | 5.0-inch | 720x1280 | Y |
适配以下LVDS 屏：
| 型号 | 类型 | 尺寸 | 分辨率 | 触摸支持 |
|---|---|---|---|---|
| MX070IBC | LVDS Single link | 7-inch | 1024x600 | Y |
| / | LVDS dual link | / | 1920x1080 | N |
硬件安装
Warning
接入屏幕之前，主板务必断电！！！
使用带有FPC排线的显示器连接主板LVDS_LCD 接口，需确保FPC排线蓝色面朝上，白色面朝下。
Android系统桌面
- 主板为Android系统，桌面显示如下。
Ubuntu系统桌面
- 主板为Ubuntu系统，桌面显示如下。
常见问题
- 接入电源后，上电绿灯较暗或不能保持常亮?
当主板接入较多外设，导致功耗较高时，接入电源后，上电绿灯可能会较暗或不能保持常亮，系统启动也可能出现异常。这一般是电源供电问题，请检测对应电源的功耗是否足够，能否支持所连接的外设模块供电。
