功能测试

对开发板进行简单的功能测试，确保开发板能够正常使用。

Android

进行Android系统下的功能测试。

Warning

天线焊点接近主板容易导致短路；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器件。

显示屏

K7 板卡具备多个视频输出接口。

硬件安装

HDMI：

TYPE-C DP：

MIPI DSI：

Warning

板卡通电状态下，禁止安装/拆卸模块。

功能测试：

android

摄像头

硬件安装

Warning

1. 禁止在通电状态下安装/拆卸摄像头！
2. 为更好展示接线细节，摄像头采用此摆放方式，实际使用中，请勿参考此摆放方式。

FPC 立式上拉接口：请勿直接将排线插入FPC接口，将接口处黑色模块向上拉动后接入排线，再次将黑色模块按下。

功能测试：在桌面中找到相机APP打开使用即可。

IR 红外

K7板载红外接收头，默认适配KICKPI开发板配套遥控器。

功能测试：使用红外遥控对准开发板，对系统进行控制。

SPK 喇叭

硬件安装

功能测试：进入系统播放音频，观察喇叭是否播放。

WiFi

K7_WIFI

Bluetooth

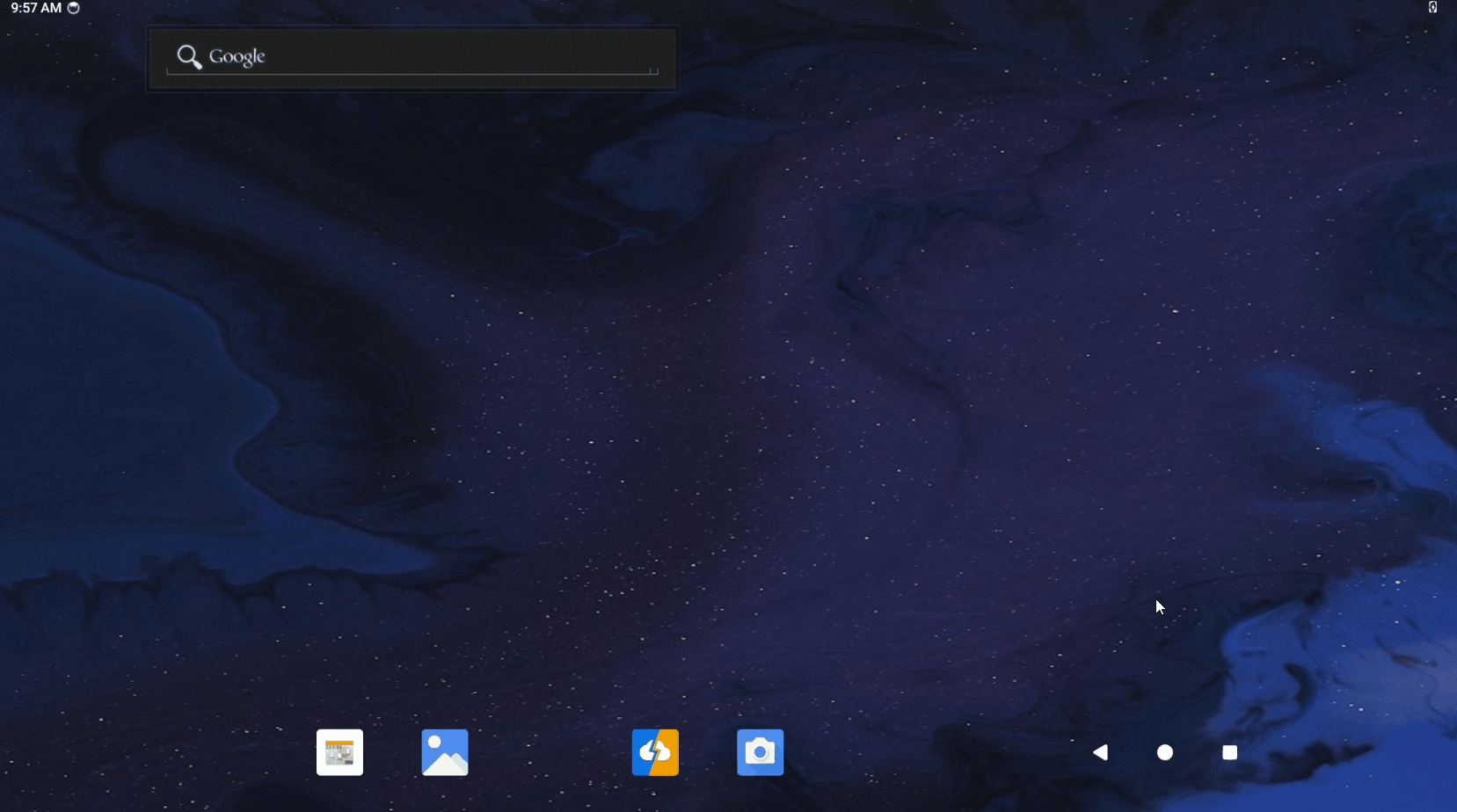

K7_BT

SIM

Warning

板卡通电状态下，禁止安装/拆卸。

硬件安装

安装 4G 或 5G 模块;

SIM 卡安装。

功能测试：

K7_4G

以太网

K7_ETH

M.2 NVMe SSD

KICKPI K7开发板提供一路 M.2 SSD接口。

接口硬件规格

规格	参数
硬盘尺寸	2280（22mm X 80mm）
硬件接口	M.2 M Key
接口总线	PCIE2.0 X1
通讯协议	NVME

硬件安装

Warning

禁止带电安装和拆卸模块

安装 NVMe SSD

功能测试：

K7_FILE

FAN

硬件安装

MIC

硬件安装

麦克风接入 MIC 接口。

功能测试：

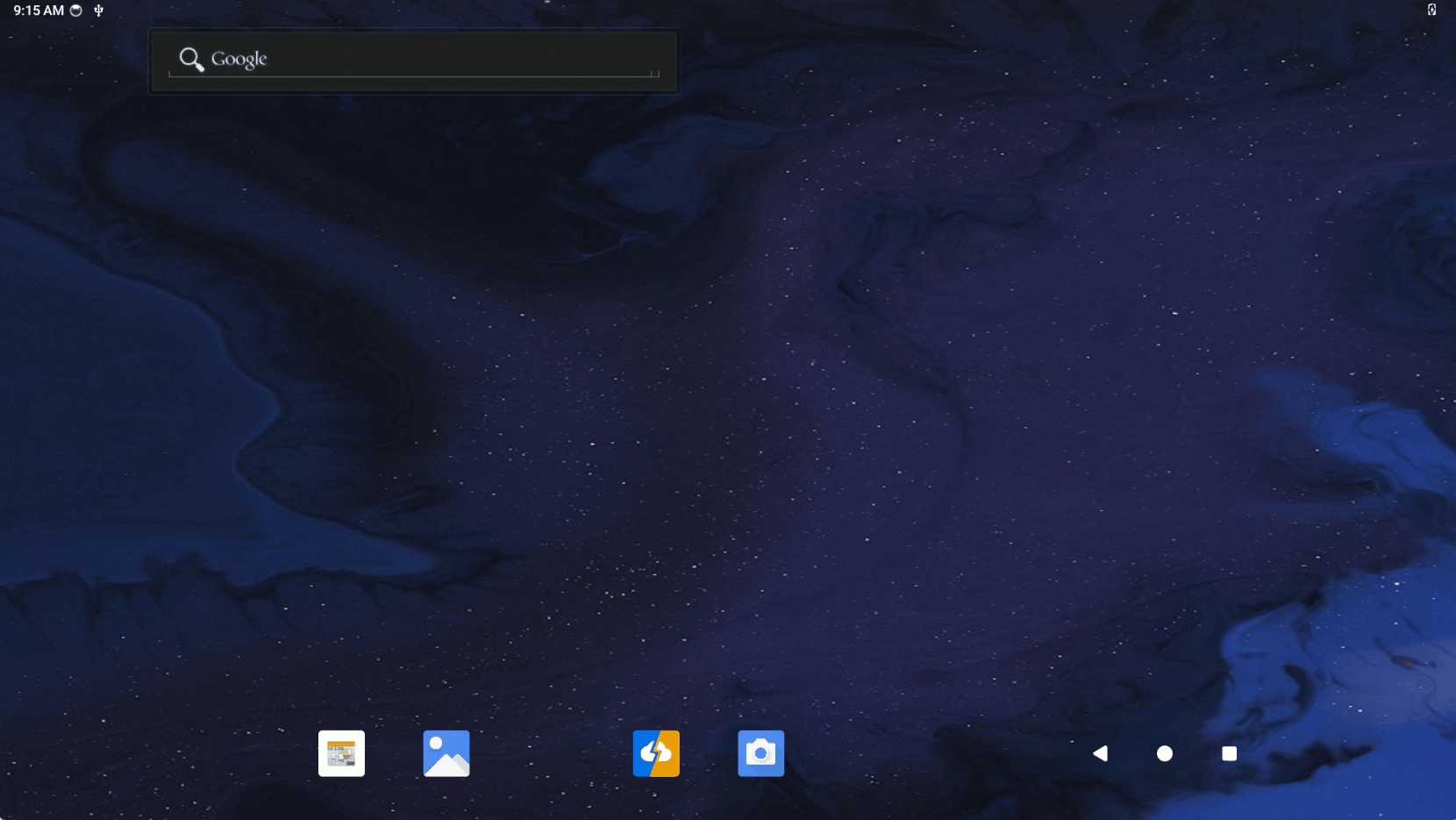

K7_MIC

Ubuntu2404 xfce 系统

进行Ubuntu2404 xfce 系统下的功能测试。

Warning

天线焊点接近主板容易导致短路；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器件。

显示屏

K7 板卡具备多个视频输出接口。

硬件安装

HDMI：

TYPE-C DP：

MIPI DSI：

Warning

禁止带电安装和拆卸模块

功能测试：

Ubuntu_xfce_desktop

摄像头

硬件安装

Warning

1. 禁止在通电状态下安装/拆卸摄像头！
2. 为更好展示接线细节，摄像头采用此摆放方式，实际使用中，请勿参考此摆放方式。

FPC 立式上拉接口：请勿直接将排线插入FPC接口，将接口处黑色模块向上拉动后接入排线，再次将黑色模块按下。

功能测试：

安装工具

sudo apt update
sudo apt install gstreamer1.0-tools
sudo apt install gstreamer1.0-plugins-base gstreamer1.0-plugins-good gstreamer1.0-plugins-bad gstreamer1.0-plugins-ugly

命令行预览

autovideosink 方式：

sudo gst-launch-1.0 v4l2src device=/dev/video* ! video/x-raw,format=NV12,width=800,height=600,framerate=30/1 ! videoconvert ! autovideosink
