系统登录
Mobaxterm
KICKPI-K7 DEBUG引脚
- 二维引脚图
- 实物图
KICKPI-K7C DEBUG引脚
- 二维引脚图
- 实物图
工具准备
- 软件：Mobaxterm
- 硬件：串口调试线
Note
红色：VCC（不需要连接）；绿色：TX；白色：RX；黑色：GND

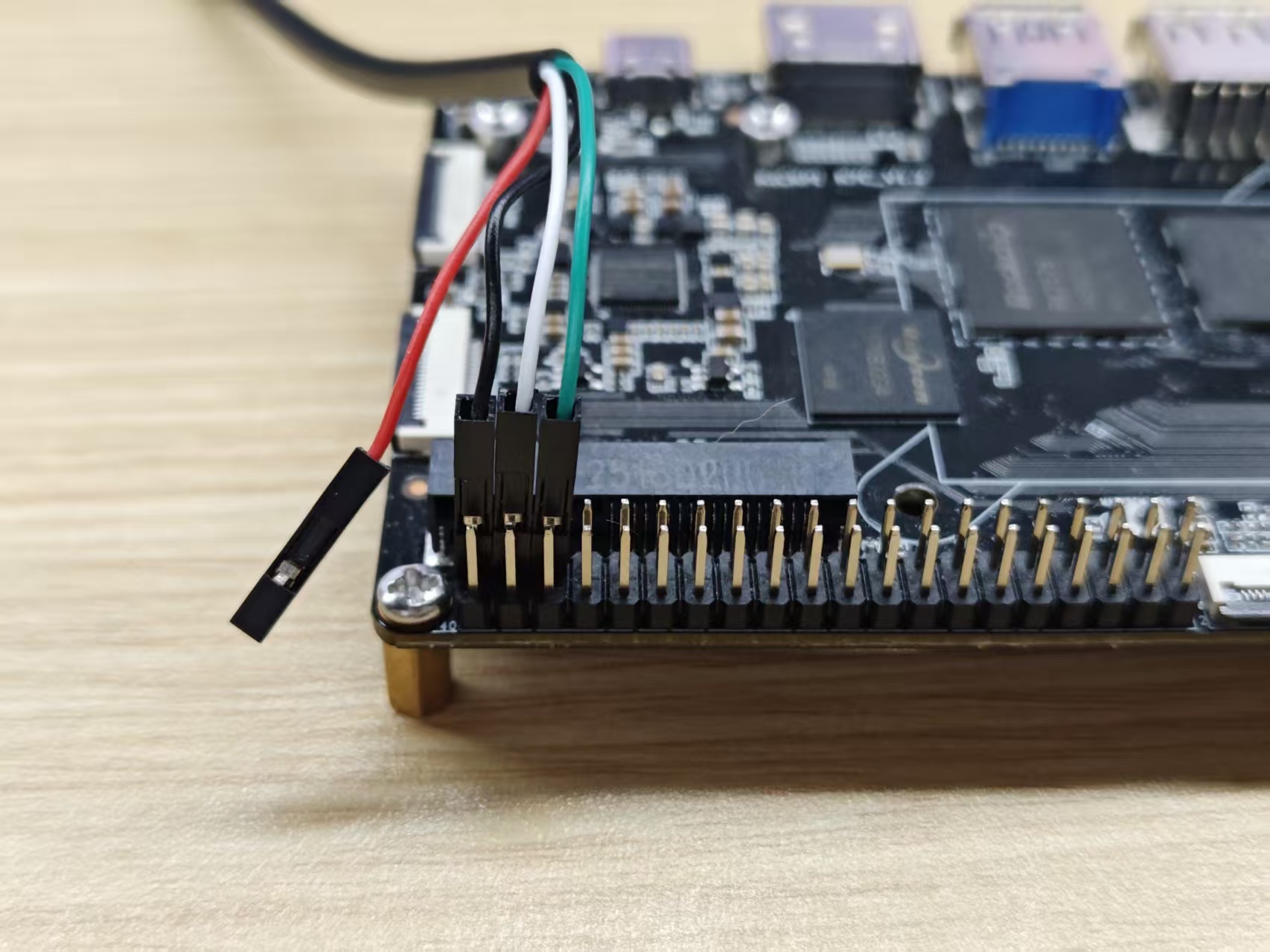

硬件安装
KICKPI-K7
- 示意图
KICKPI-K7C
- 示意图
Mobaxterm配置
- 点击session新建会话窗口。
- 选择会话窗口类型为serial。
- 选择串口COM编号（打开Windows系统设备管理器 -> 端口界面查看COM编号）。
- 设置Speed(bps) 为1500000。
- 启动会话窗口。
如图所示，点击OK之后，就会进入命令行输入窗口。
主板处于开机状态连接电脑，Mobaxterm 开机信息输出如下。
连接成功，在命令行界面敲击回车，即可输入命令行，已成功登录主板控制台。
ADB调试
安卓系统支持ADB功能使用，ADB（Android Debug Bridge）是安卓系统开发调试桥接工具，支持通过 USB 或网络连接设备，可实现应用安装、文件传输、命令执行等设备管理与调试操作。
工具准备
- 硬件：USB Type-C 数据线
- 软件：ADB_Tool
硬件安装
USB TYPE-C 数据线一端连接主板，另一端连接个人主机。
KICKPI-K7
KICKPI-K7C
ADB安装
1.解压 adb-tools.rar 压缩包，如解压到 windows D:\ADB\adb-tools 路径。
2.打开cmd窗口，切换到解压目录。
3.运行命令，运行成功代表安装成功。
4.启动ADB调试。
