镜像烧录

镜像是针对开发板定制的完整二进制数据包，包含开发板运行所需的全部核心内容。

获取镜像

从百度网盘获取K7/K7C镜像文件。

├── Android14       // Android 14 Tablet 桌面镜像
├── Armbian         // Armbian Ubuntu2404 镜像
├── Debian12        // Debian12 xfce 桌面镜像
└── Ubuntu2404      // Ubuntu2404 xfce 桌面镜像

通用镜像烧录

Warning

Armbian 镜像与rockchip 官方镜像存在差异，无法使用通用烧录章节中的烧录方法，烧录Armbian镜像请阅读下文独立章节。

USB 烧录

通过 USB TYPE-C 将镜像烧录至主板 EMMC 中。

硬件安装

  • 硬件：DC 12V，HDMI 显示屏（非必选），USB TYPE-C

Tip

使用显示屏能更好观察镜像是否烧录成功，K7 / K7C支持多种显示屏连接，此处使用K7为操作示例，仅展示HDMI接线。

image-20260114103029275

烧录步骤

  • 下载 USB 驱动 DriverAssiant ，打开解压文件夹中的 DriverInstall.exe。

image-20251117112611028

  • 下载 RKDevTool ，打开解压文件夹中的 RKDevTool.exe。

image-20251107101407473

  • USB TYPE-C 线连接主板和电脑，主板进入 MASKROM 烧录模式，RKDevTool 工具上能够识别到 MASKROM 设备。

Note

MASKROM强制烧录模式：
主板断电状态下，长按背部 MASKROM 按钮（不要松开），接通电源，此时绿色LED常亮，松开 MASKROM 按钮，连接USB烧录线，烧录工具识别到 MASKROM 设备。
主板通电状态下，长按背部 MASKROM 按钮（不要松开），再短按一下 RESET 按钮，烧录工具识别到 MASKROM 设备，松开 MASKROM 按钮。

image-20251107102611421

  • 选择镜像文件并烧录

1. 点击 Upgrade Firmware，跳转到升级固件界面；点击 Firmware，选择要烧录的镜像 update-*.img。

image-20251107103103849

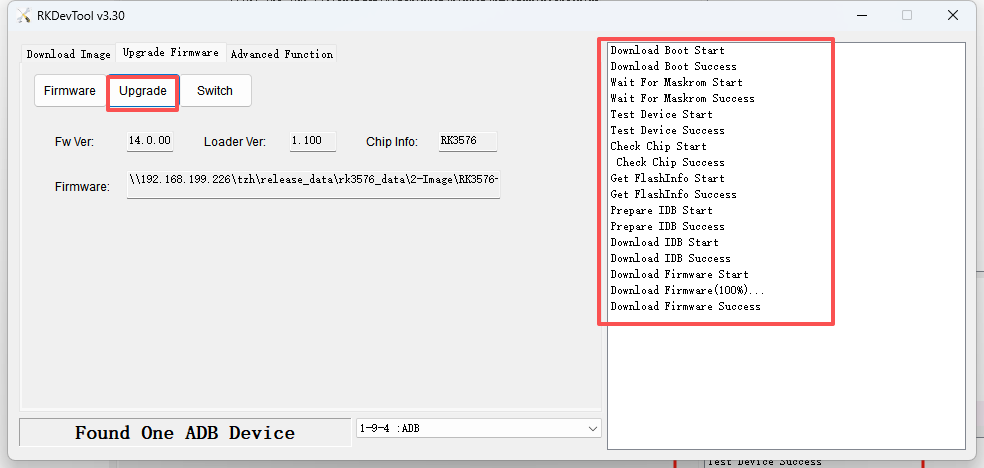

2. 点击 Upgrade，等待烧录完成。

Success

主板连接显示屏状态下，烧录完成请勿立即断电，系统会自行开机，等待系统正常进入桌面！
主板未连接显示屏状态下，烧录完成请勿立即断电，系统会自行开机，LED状态发生变化，绿色LED常亮，蓝色LED持续闪烁！

image-20260114100519507

SD 系统卡

Note

SD卡支持格式：exfat、NTFS
SD 启动卡（SD Boot）：含引导程序与完整系统镜像，支持设备从 SD 卡直接启动，适用于内置存储故障、开发调试等场景。
SD 烧录卡（Upgrade Firmware）：存储固件镜像与烧录脚本，用于向设备内置存储（例如 eMMc）写入或升级固件。

  • 下载 SDDiskTool ，打开解压文件夹中的 SD_Firmware_Tool.exe，将 SD 卡插入电脑。

Note

SDDiskTool默认显示语言为中文，如需改为英文，找到下方示意图中config.ini文件，将[Language]下方Selected=1修改为Selected=2，保存后重新启动SDDiskTool。

  • SD 启动卡

Note

主板 eMMc 和 SD启动卡同时存在镜像系统时，系统优先从SD卡启动。

1. 选择 SD 卡。

2. 选择 SD 启动卡（SD Boot）。

3. 点击 Firmware 选择烧录镜像 update-*.img 文件。

4. 点击创建 SD 启动卡（SD Boot），请耐心等待SD启动卡创建完成。

Note

创建 SD 启动卡过程中，SDDiskTool 会确认是否格式化SD卡，SD格式化成功时会提示烧录失败，重新创建即可。
SDDiskTool出现格式化失败时，请阅读下文常见问题章节。

image-20250710151629803

5. SD 启动卡创建完成。

image-20260114142318827

6. 将主板断电，接入显示屏并插入SD 启动卡，重新上电启动，观察是否正常进入桌面。

Note

首次启动过程中显示屏长时间停留在ROCKCHIP KERNEL的LOGO界面（大约5~10分钟左右），等待期间显示屏可能会出现连续息屏，为正常现象。请耐心等待系统进入桌面。

  • SD 烧录卡

Note

SD 烧录卡中镜像会强制覆盖 eMMc 中镜像。
SDDiskTool出现格式化失败时，请阅读下文常见问题章节。

1. 按照操作示意图中步骤进行操作。

image-20250710151658934

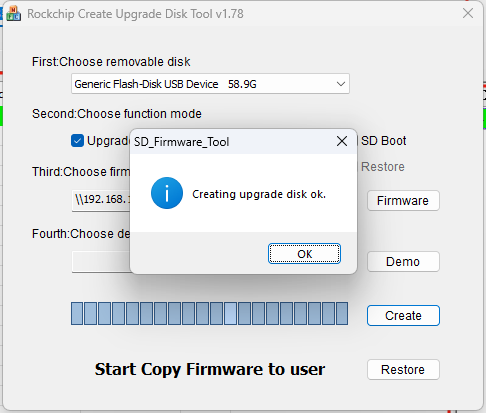

2. SD 烧录卡创建完成。

image-20260114155535842

3. 将主板断电，接入显示屏并插入SD 烧录卡，重新上电启动，显示器中显示安装进度条和 “check userdata/oem partition success”等字样。

Success

安装完成时，显示器中显示“Please remove SD CARD!!!,wait for reboot”. 此时拔出SD卡，等待系统重启（系统首次开机，请勿立即断电，等待系统正常进入桌面）。
未接入显示器时，在蓝色LED和绿色LED同时常亮状态下拔出SD卡，等待系统重启，蓝色LED持续闪烁。

工厂烧录

工厂烧录用于批量烧录（不支持 Armbian 系统批量烧录）。

  • 下载 FactoryTool ，打开解压文件夹中的 FactoryTool.exe。

image-20251117162456992

  • 烧录镜像

​ 1. 点击 Firmware，选择需要烧录的镜像；点击 Run，启动工厂烧录模式。

image-20250422101009222

​ 2. FactoryTool绿灯状态下，使用TYPE-C连接主板。

​ 3. 主板进入 MASKROM 烧录模式。

Note

MASKROM强制烧录模式：
主板断电状态下，长按 MASKROM 按钮（不要松开），接通电源，此时绿色LED常亮，松开 MASKROM 按钮，连接USB烧录线，烧录工具识别到 MASKROM 设备。
主板通电状态下，长按 MASKROM 按钮（不要松开），再短按一下 RESET 按钮，烧录工具识别到 MASKROM 设备，松开 MASKROM 按钮。

​ 4. 观察灯，当FactoryTool识别到设备会切换成红灯，此时不要拔出或接入设备。

image-20250422103006729

5. 等待绿灯，重复步骤2、步骤3、步骤4，可同时烧录新的设备。

6. 烧录所有设备完成，点击 Stop。

Armbian 镜像烧录

USB 烧录

通过 USB TYPE-C 将镜像烧录至主板 EMMC 中。

硬件安装

  • 硬件：DC 12V，HDMI 显示屏（非必选），USB TYPE-C

Tip

使用显示屏能更好观察镜像是否烧录成功，K7 / K7C支持多种显示屏连接，此处使用K7为操作示例，仅展示HDMI接线。

image-20260114103029275

Note

MASKROM强制烧录模式：
主板断电状态下，长按 MASKROM 按钮（不要松开），接通电源，此时绿色LED常亮，松开 MASKROM 按钮，连接USB烧录线，烧录工具识别到 MASKROM 设备。
主板通电状态下，长按 MASKROM 按钮（不要松开），再短按一下 RESET 按钮，烧录工具识别到 MASKROM 设备，松开 MASKROM 按钮。

  • 下载 USB 驱动 DriverAssiant ，打开解压文件夹中的 DriverInstall.exe。

image-20251117112611028

  • 下载 RKDevTool，打开解压文件夹中的 RKDevTool.exe。

image-20251107101407473

  • USB TYPE-C 线连接主板和电脑，主板进入 MASKROM 烧录模式，RKDevTool 工具上能够识别到 MASKROM 设备。

image-20251107102611421

  • 烧录镜像

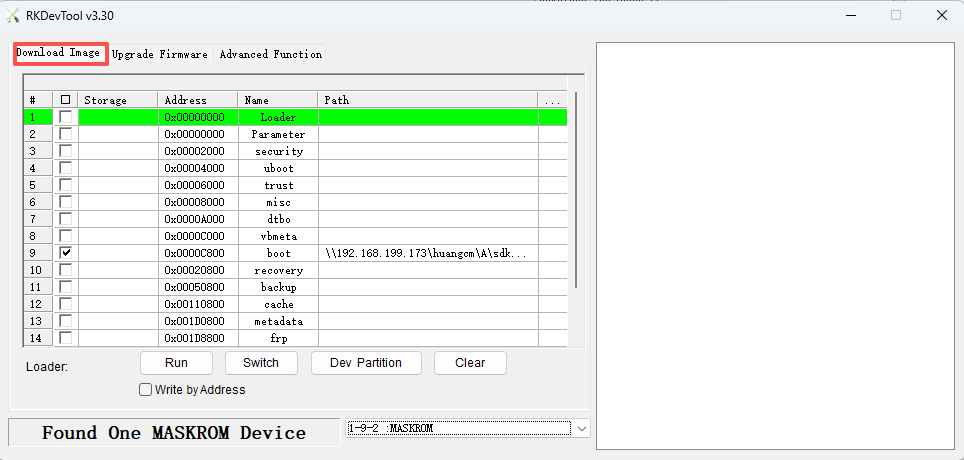

1. 点击 Download Image 跳转界面。

image-20260114162811326

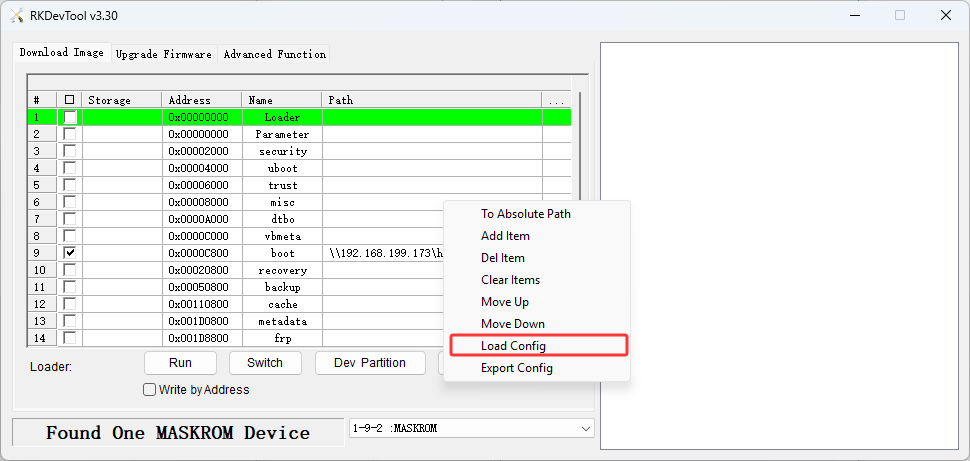

2. 鼠标右键点击分区框内任意位置，打开配置选项，点击 Load Config，选择 armbian_*.cfg 文件。

image-20260114163203453

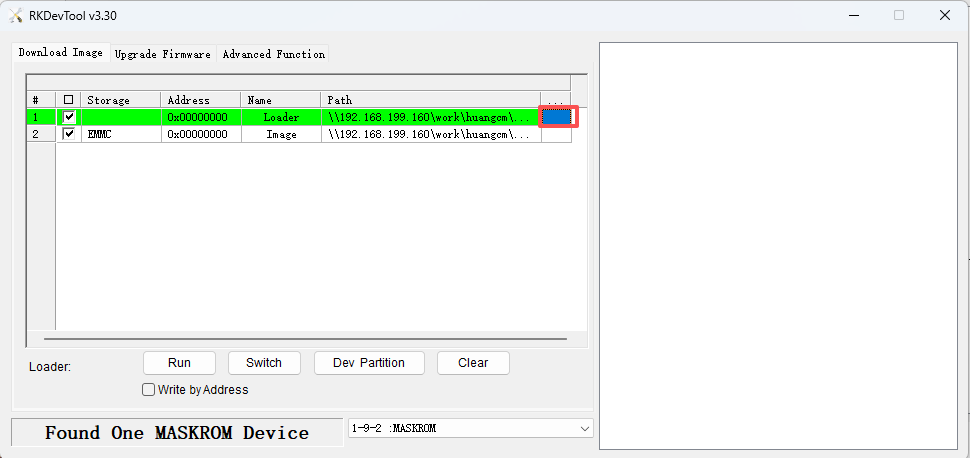

3. 选择 Loader 分区配置，点击对应文件选择方框，选择 MiniLoaderAll.bin 文件。

image-20260114163354585

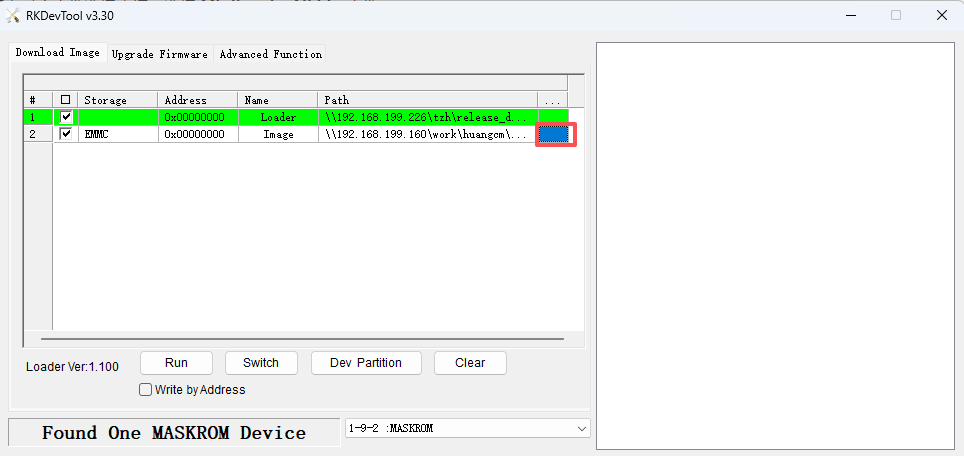

4. 选择 Image 分区配置，点击对应文件选择方框，选择 Armbian-*.img 镜像文件。

image-20260114163509042

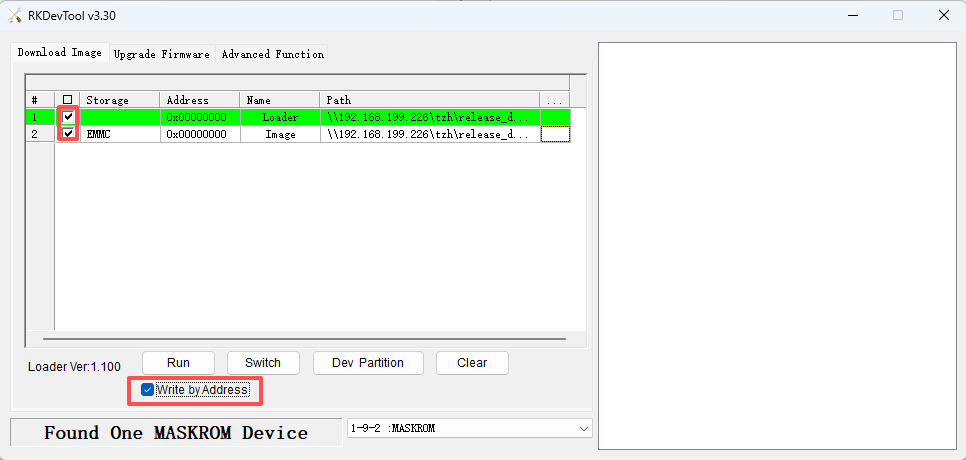

5. 勾选分区烧录配置以及 Write by Address 配置（必须勾选！）。

image-20260114163615983

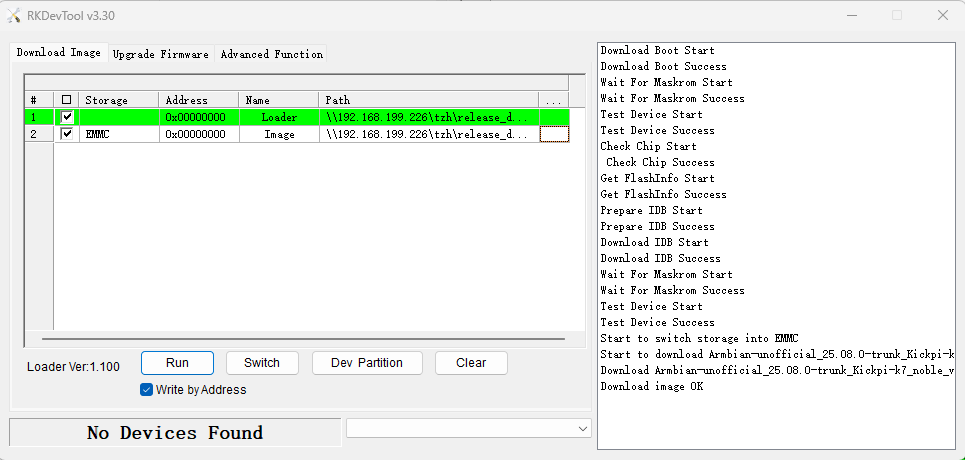

6. 点击 Run，等待烧录完成，观察显示器是否正常显示Armbian桌面。

Warning

烧录完成后，系统首次开机，请勿立即断电，等待系统正常进入桌面。

Note

镜像烧录成功，连接MIPI显示屏，出现黑屏现象，请参考下文MIPI配置。

image-20260114163923086

SD 启动卡

Step1. 制作 SD 启动卡

准备工作

  • 硬件：SD/TF 卡（建议容量≥16GB）、SD 读卡器
  • 软件：烧录工具 balenaEtcher

操作步骤

1. 连接存储卡：将 TF 卡通过读卡器插入电脑。

2. 启动软件：使用管理员模式打开安装好的 balenaEtcher 程序。

3. 选择镜像：点击「从文件烧录」，选择您下载好的 Armbian-*.img 系统镜像文件。

4. 选择目标：点击「选择目标磁盘」，在列表中选择您刚插入的 TF 卡设备。

5. 开始烧录：确认信息无误后，点击「现在烧录」。

image-20250704104936954

6. 烧录完成：等待程序自动完成验证并提示成功，关闭此窗口。

image-20260114165939240

Step2. 使用 SD 卡启动设备

Note

首次启动指引
1. 耐心等待：首次开机后，系统将自动进行初始化配置，请勿在此过程中断电或重启。
2. 完成标志：当屏幕显示图形化桌面或命令行登录提示符时，即表示启动完成，可正常使用。 镜像烧录成功，连接MIPI显示屏，出现黑屏现象，请参考下文MIPI配置。

1. 设备断电：确保您的目标主板或设备处于完全断电状态。

2. 插入启动卡：将制作好的 SD 启动卡，插入设备主板的对应卡槽中。

3. 上电启动：为设备接通电源，系统将开始从 SD 卡启动。

4. 等待启动完成：系统将正常启动，首次启动时系统可能需要数分钟进行初始化，请耐心等待系统进入桌面。

MIPI 配置

主板中已存在dtbo文件

/boot/dtb-6.1.115-vendor-rk35xx/rockchip/overlay/rk3576-kickpi-lcd-mipi-AT101DS40I.dtbo
/boot/dtb-6.1.115-vendor-rk35xx/rockchip/overlay/rk3576-kickpi-lcd-mipi-MX101BA1340.dtbo
/boot/dtb-6.1.115-vendor-rk35xx/rockchip/overlay/rk3576-kickpi-lcd-mipi-MX080B2140.dtbo
/boot/dtb-6.1.115-vendor-rk35xx/rockchip/overlay/rk3576-kickpi-lcd-mipi-F050008M01.dtbo

操作示例：连接型号为 MX080B2140 的 8寸屏 ，添加对应的 overlays（overlays=rk3576-kickpi-lcd-mipi-MX080B2140 添加对应的 dtbo 名称）。

$ vim /boot/armbianEnv.txt
verbosity=1
bootlogo=true
console=both
overlay_prefix=rk35xx
fdtfile=rockchip/rk3576-kickpi-k7.dtb
rootdev=UUID=389fa6c5-33a8-4653-99ec-f532b9d5a742
rootfstype=ext4
overlays=rk3576-kickpi-lcd-mipi-MX080B2140
usbstoragequirks=0x2537:0x1066:u,0x2537:0x1068:u

常见问题

  • SDDiskTool 格式化用户盘失败问题？

出现原因：大于32G的SD卡需要使用NTFS格式的文件系统

解决方法：修改SDDiskTool_v1.74/config.ini，指定格式化格式为NTFS，保存后重新启动SDDiskTool。

USER_DISK_FS=NTFS

image-20260114150058808

  • Armbian 镜像烧录失败问题？

如果遇到如下启动失败信息时，说明 Armbian 镜像烧录导致，无法继续烧录。

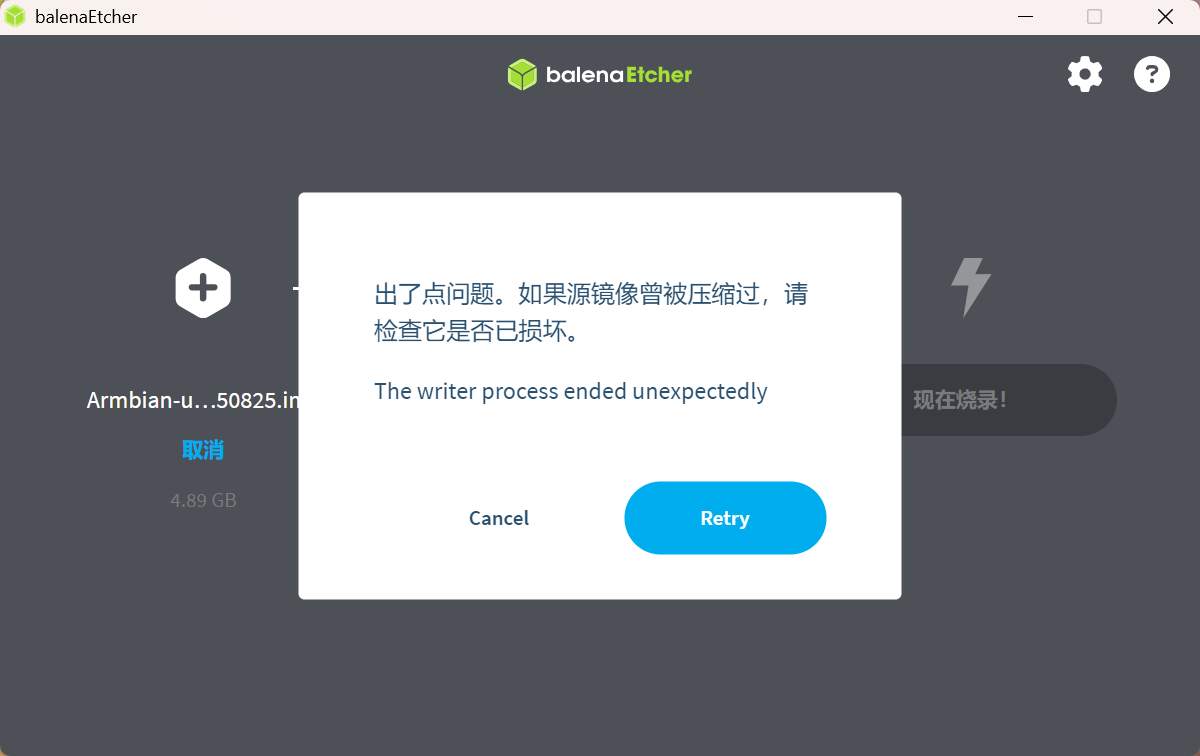

image-20250917165634041

解决办法：

第一步，烧录 android / linux 的整包镜像，恢复系统。

第二步，重新进行 armbian 镜像烧录即可。
