快速使用

本指南旨在帮助用户快速上手开发板。

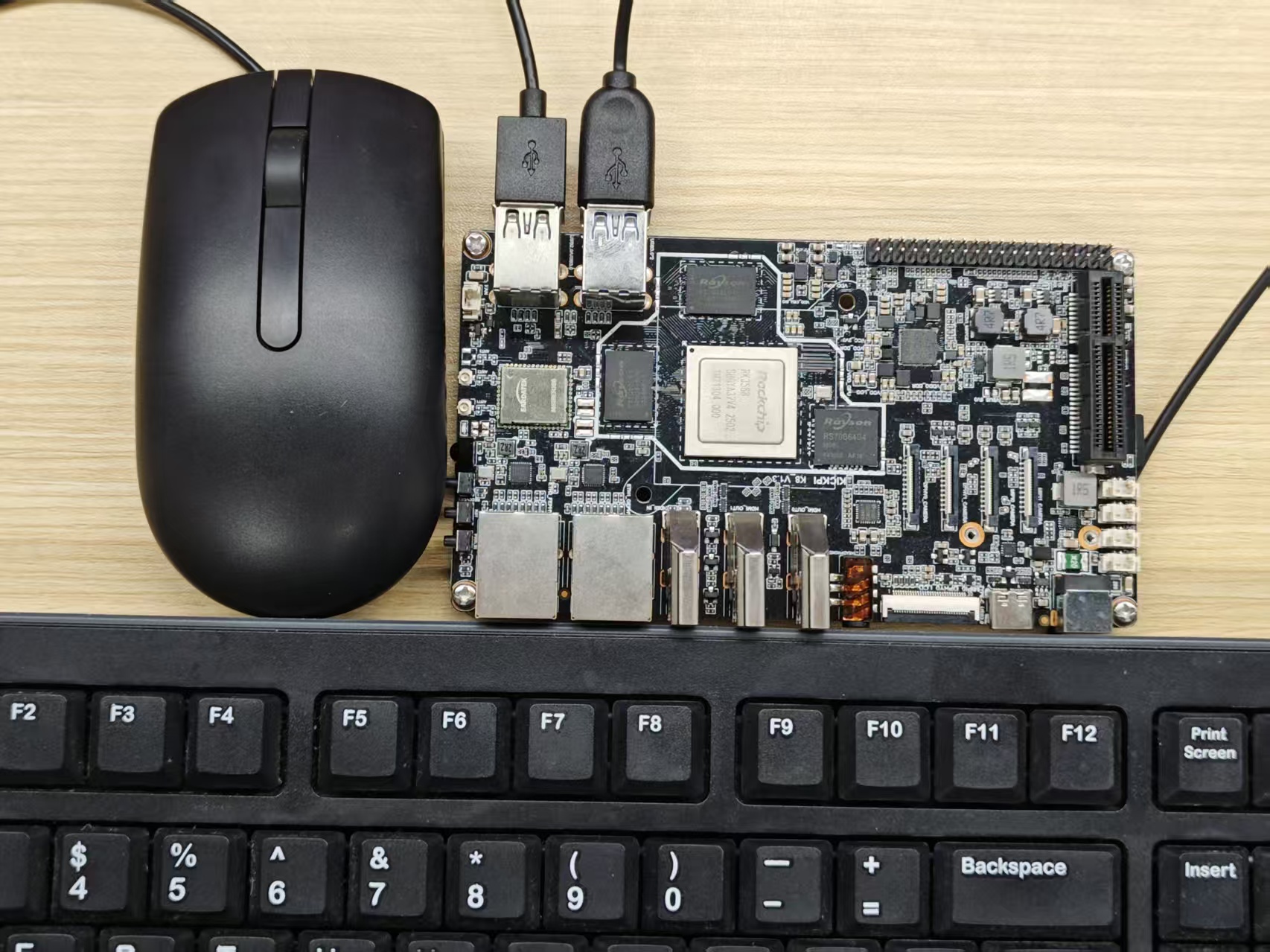

主板上电

Tip

此仅展示HDMI显示器接线，不同显示器接线方式请阅读下文。

Note

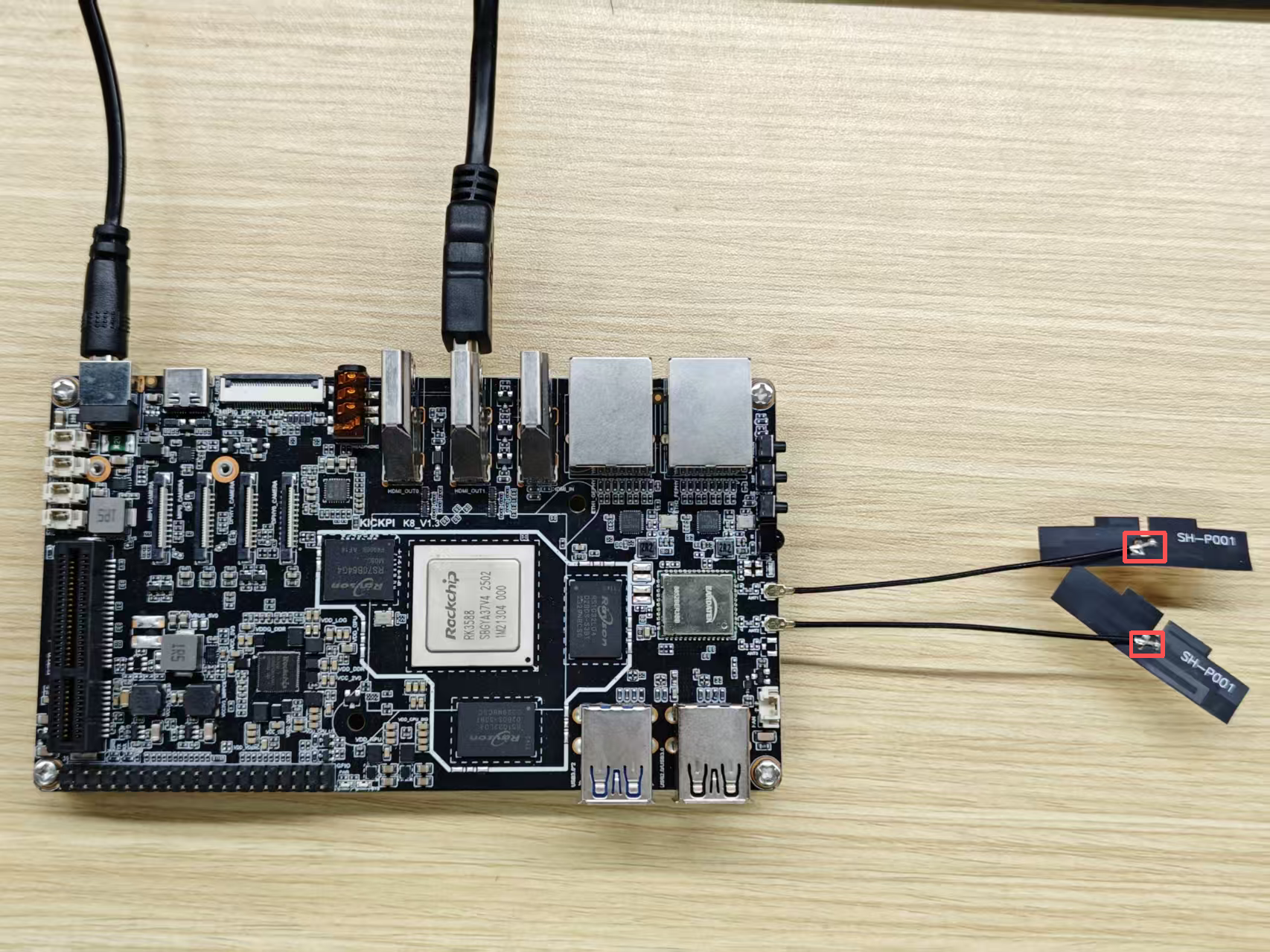

天线焊点接近主板容易导致短路（图中标记为天线焊点）；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器。

K8配备2路接口类型为HDMI-A的HDMI OUT显示接口，支持热插拔。

K8配备1路接口类型为HDMI-A型的HDMI IN显示接口，支持热插拔。

K8 支持多种显示器接口：两路MIPI/LVDS接口（正面-翻盖式FPC接口背面-抽拉式FPC接口），两路HDMI OUT接口（HDMI-A），1路HDMI IN接口（HDMI-A）。

Note

MIPI/LVDS显示器接入板卡需搭配对应转接板使用，KICKPI官方购买MIPI/LVDS显示器默认配置转接板。

K8 默认适配MIPI屏：

Warning

**所有使用FPC接口的外设在安装/拆卸时，主板必须断电! **

蓝色支撑板朝上，白色金属面朝下，接入FPC接口。

白色金属面朝上，蓝色支撑板朝下，接入FPC接口。

通过不同方式来判断主板能否正常启动。

未接入显示器状态下，通过LED灯判断主板状态。

Success

正常状态：绿色LED常亮，蓝色LED闪烁。

Failure

绿色LED熄灭请检查电源部分异常，蓝色LED熄灭则系统运行异常。
