功能测试

对开发板进行简单的功能测试，确保板卡能够正常使用。

Android

Warning

天线焊点接近主板容易导致短路；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器件。

以太网

  • 硬件安装

image-20251110185524576

  • 功能测试

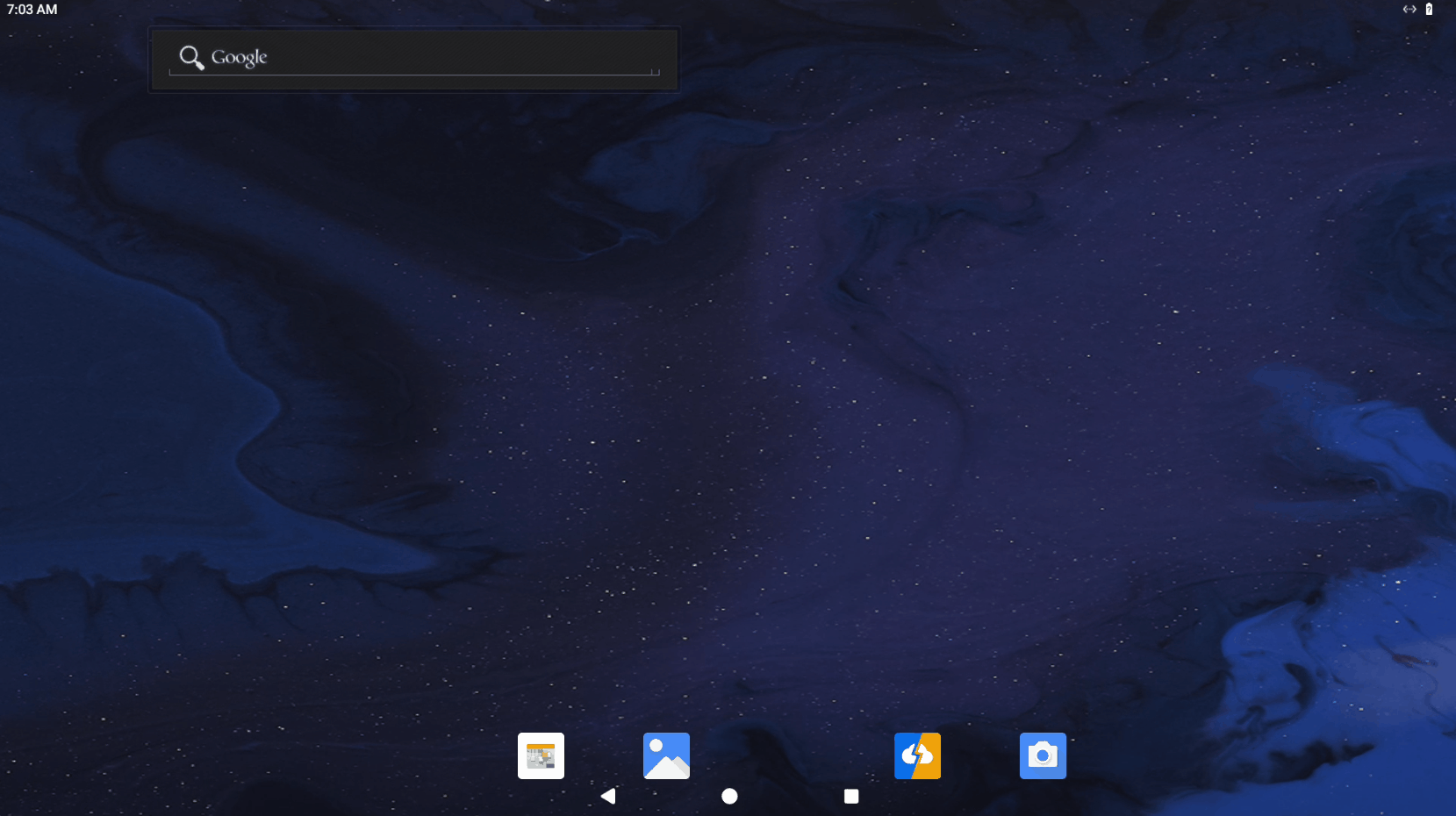

Android_ETH

WIFI

  • 功能测试

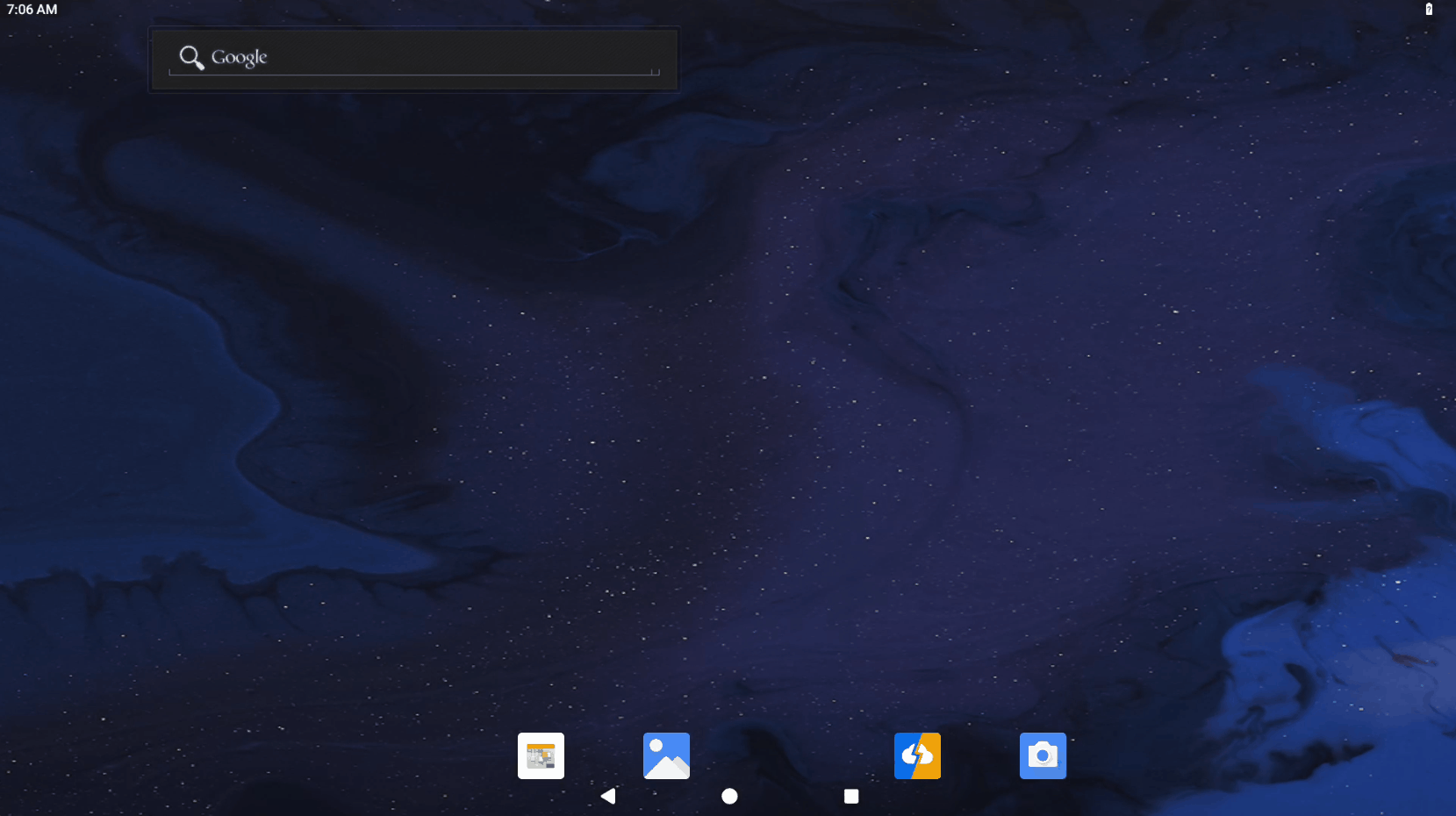

Android_WIFI

Bluetooth

  • 功能测试

Android_BT

系统音频

Android系统播放音频时，如HDMI显示器带有喇叭且插入耳机状态下，两者同时播放音频。独立喇叭与耳机无法同时播放音频。

  • 硬件安装

image-20251110190643886

  • 功能测试

Android_audio

SIM

Warning

禁止带电安装和拆卸模块。

  • 硬件安装

安装 4G 或 5G 模块 ，SIM 卡。

image-20251110191259609

  • 功能测试

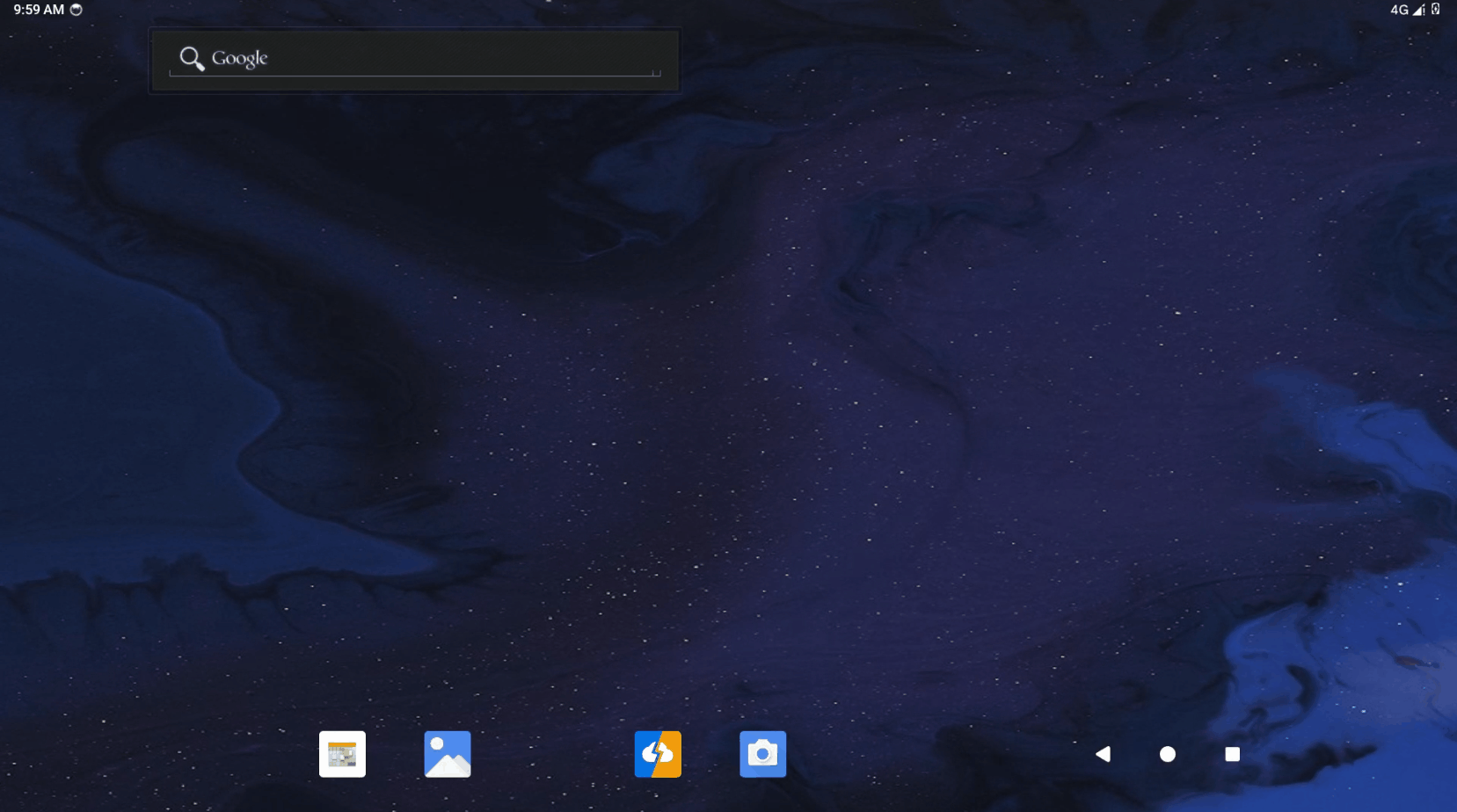

K7_4G

RTC

K8板载RTC模块，板卡断电状态下，RTC保证板卡系统时间能够正常运行。

  • 硬件安装

image-20251110190805253

  • 功能测试

1. 断开所有网络，记录当前系统时间。

2. 断开板卡供电，等待10分钟。

3. 再次上电，系统时间为记录时间+10分钟，RTC测试成功。

IR红外

K8板载红外接收头，默认适配KICKPI板卡配套遥控器。

  • 测试：红外遥控安装电池，使用红外遥控对准开发板，对系统进行控制。

HDMI-IN

K8支持1路HDMI-IN。

  • 硬件安装

image-20251110192205999

  • 功能测试

image-20251110193359377

摄像头

K8 V1.3 版本开发板适配 IM415 摄像头，4个4 Lane接口，由于 I2C 地址原因，默认双摄（CSI0 + DCPHY0）。

  • 硬件安装

Warning

所有使用FPC接口的外设进行安装/拆卸时，开发板必须处于断电状态。

立式抽拉式上接FPC接口：金属面朝向板子内侧，蓝色支撑板朝外侧。

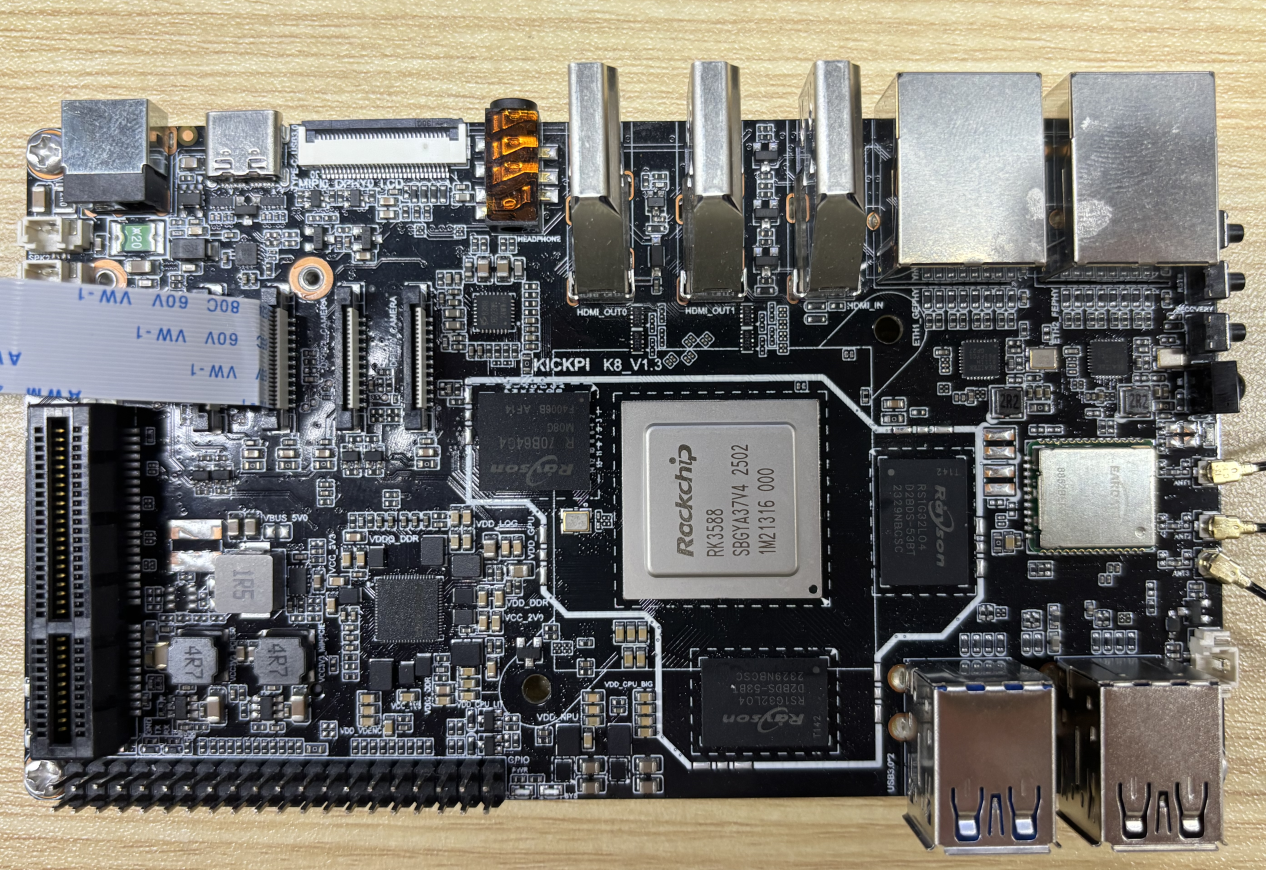

MIPI-CSI0：image-20251212154625531

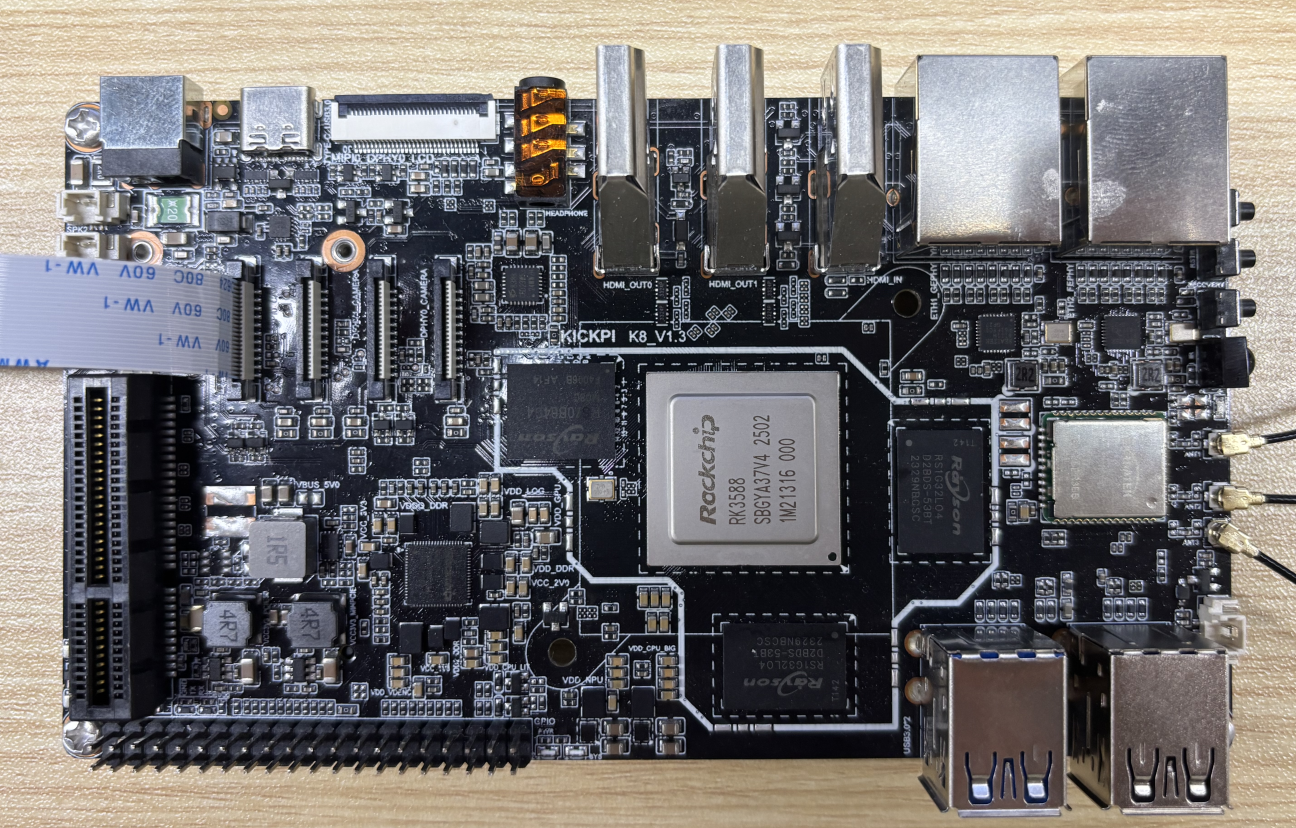

MIPI-CSI1：

image-20251212154611970

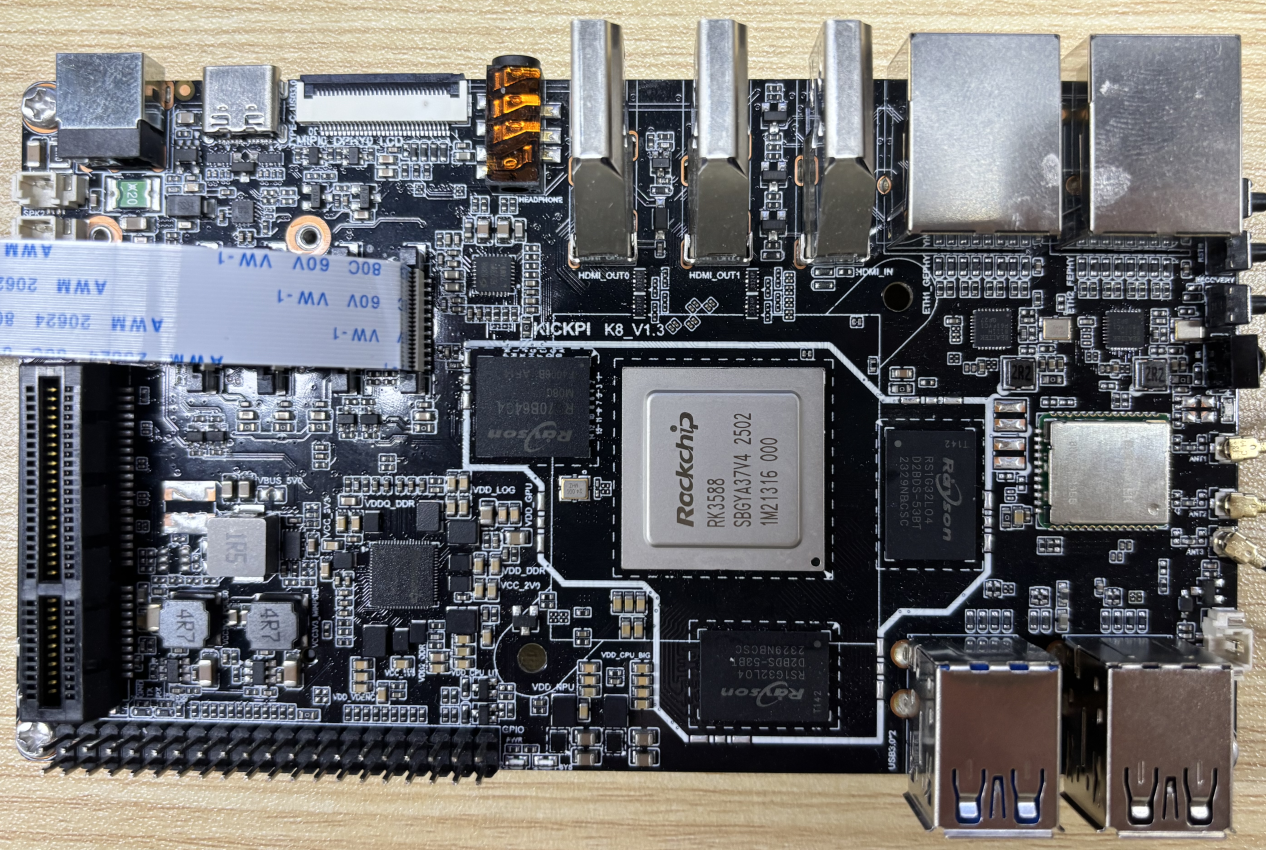

MIPI-DCPHY0：

image-20251212155318596

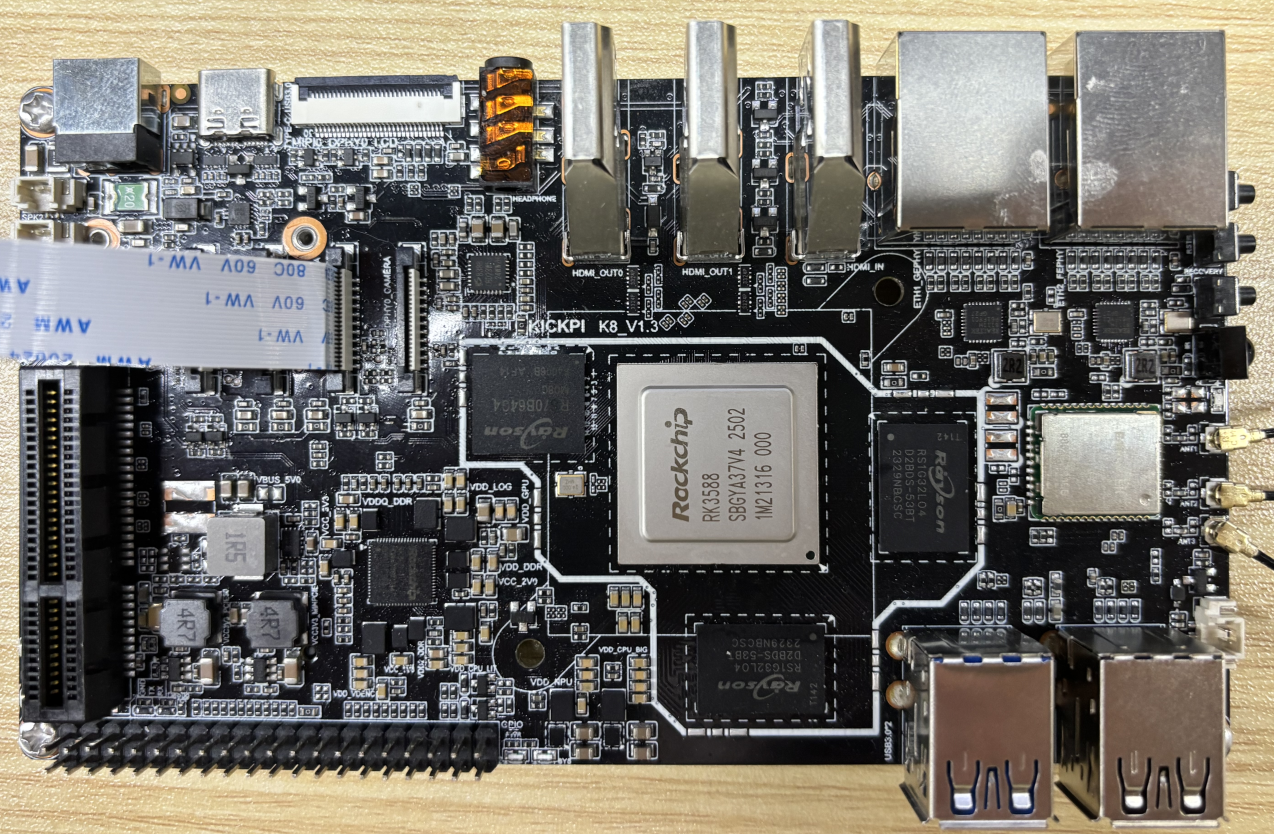

MIPI-DCPHY1：

image-20251212154648319

  • 功能测试

K3_Android_camera

Debian11 xfce系统

Warning

天线焊点接近主板容易导致短路；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器件。

以太网

  • 硬件安装

image-20251110185524576

  • 功能测试

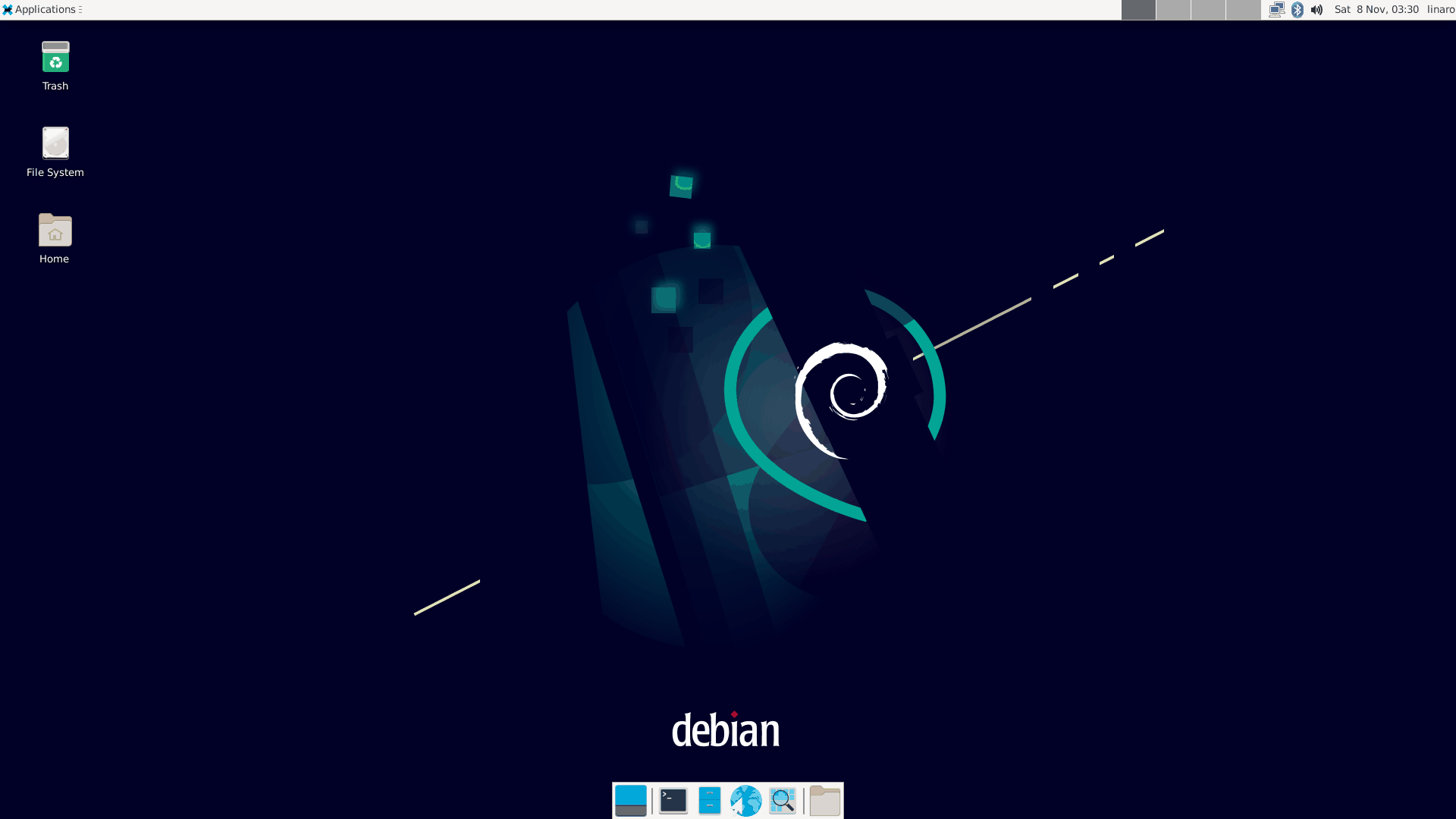

eth

WIFI

  • 功能测试

rk_debin_wifi

Bluetooth

  • 功能测试

BT

系统音频

  • 硬件安装

image-20251108142818581

  • 功能测试

在测试HDMI显示器音频播放时，可以选择带有喇叭的HDMI显示器。

第一项为耳机或喇叭播放，独立喇叭与耳机不可同时播放；第二项为HDMI播放。

image-20251108111316988

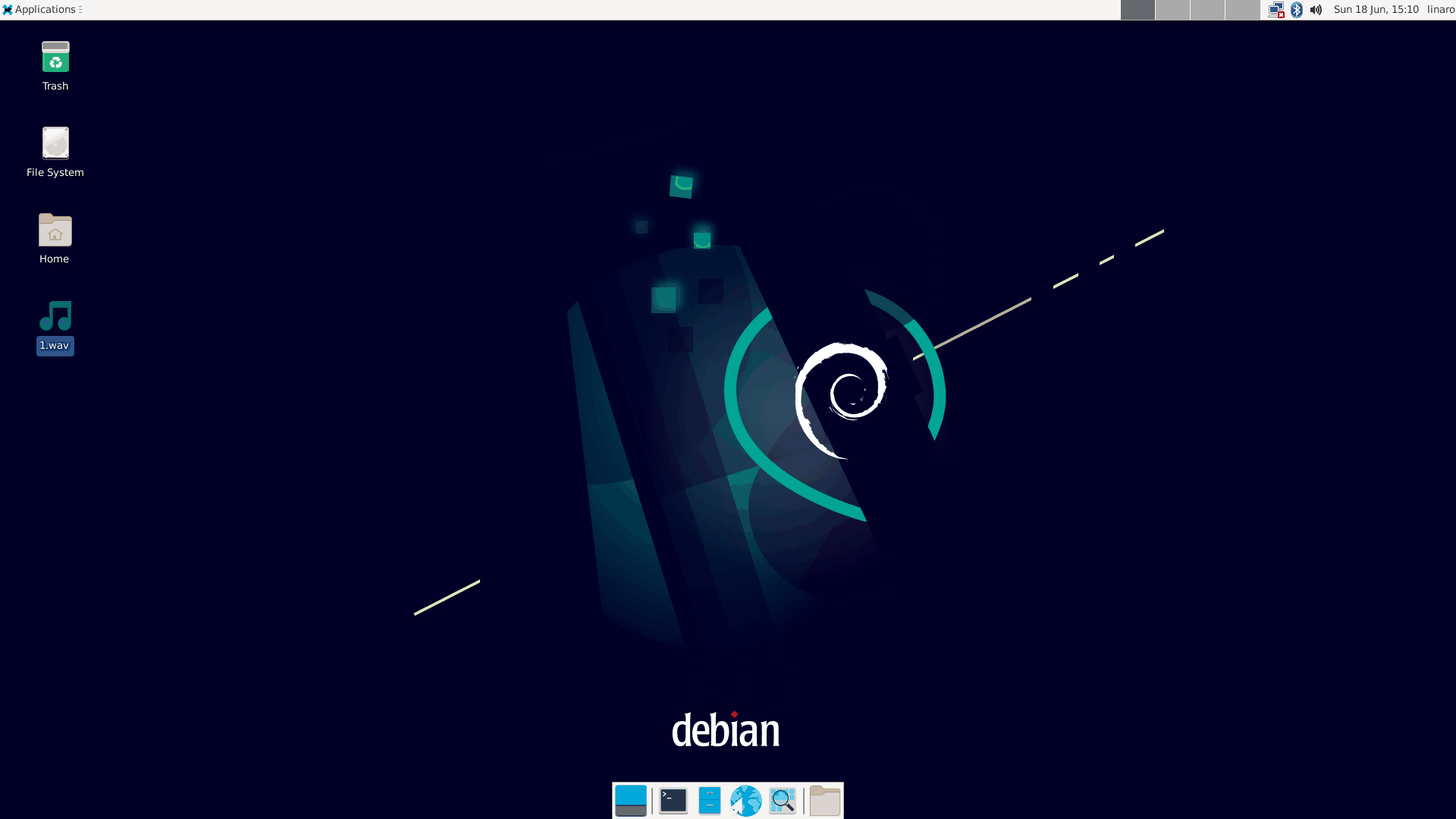

audio

SIM

Warning

禁止带电安装和拆卸模块。

  • 硬件安装

安装 4G 或 5G 模块 ，SIM 卡。

image-20251110191259609

  • 功能测试：断开以太网和WiFi，浏览器正常访问网络。

RTC

K8板载RTC模块，板卡断电状态下，RTC保证板卡系统时间能够正常运行。

  • 硬件安装

image-20251110190805253

  • RTC功能测试

1. 断开所有网络，记录当前系统时间。

2. 断开板卡供电，等待10分钟。

3. 再次上电，系统时间为记录时间+10分钟，RTC测试成功。

IR红外

K8板载有红外接收头，默认适配KICKPI开发板配套遥控器。

Note

Debian系统下，部分按键无效。

  • 功能测试：使用红外遥控对准开发板，对系统进行控制。

HDMI-IN

K8支持1路HDMI-IN。

  • 硬件安装

image-20251110192205999

  • 功能测试

K8_Debian_HDMI-in

摄像头

K8V1.3 版本主板适配IM415摄像头，4个4 Lane接口，由于I2C地址原因，默认双摄（CSI0 + DCPHY0）。

  • 硬件安装

Warning

所有使用FPC接口的外设进行安装/拆卸时，开发板必须处于断电状态。

立式抽拉式上接FPC接口：金属面朝向板子内侧，蓝色支撑板朝外侧。

MIPI-CSI0：image-20251212154625531

MIPI-CSI1：

image-20251212154611970

MIPI-DCPHY0：

image-20251212155318596

MIPI-DCPHY1：

image-20251212154648319

  • 功能测试

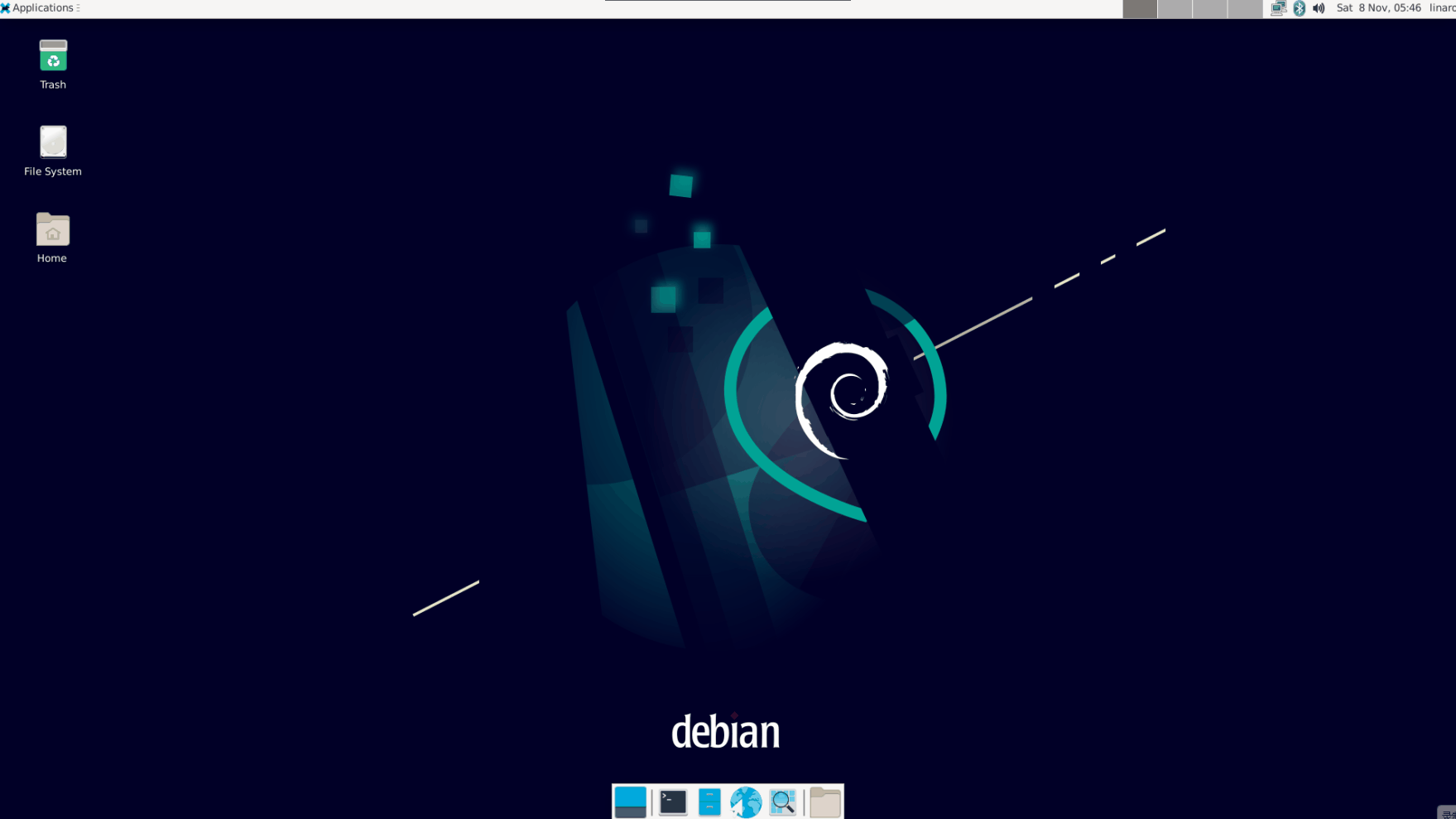

Debian_camera

Ubuntu20.04 xfce系统

Warning

天线焊点接近主板容易导致短路；天线若靠近 DDR 区域，易产生电磁干扰，可能导致主板系统无法开机。
解决方法：调整天线摆放位置，避免直接覆盖或接触主板元器件。

以太网

  • 硬件安装

image-20251110185524576

  • 功能测试

Ubuntu_ETH

WIFI

  • 功能测试

Ubuntu_WIFI

Bluetooth

  • 功能测试

Ubuntu_BT

系统音频

  • 功能测试

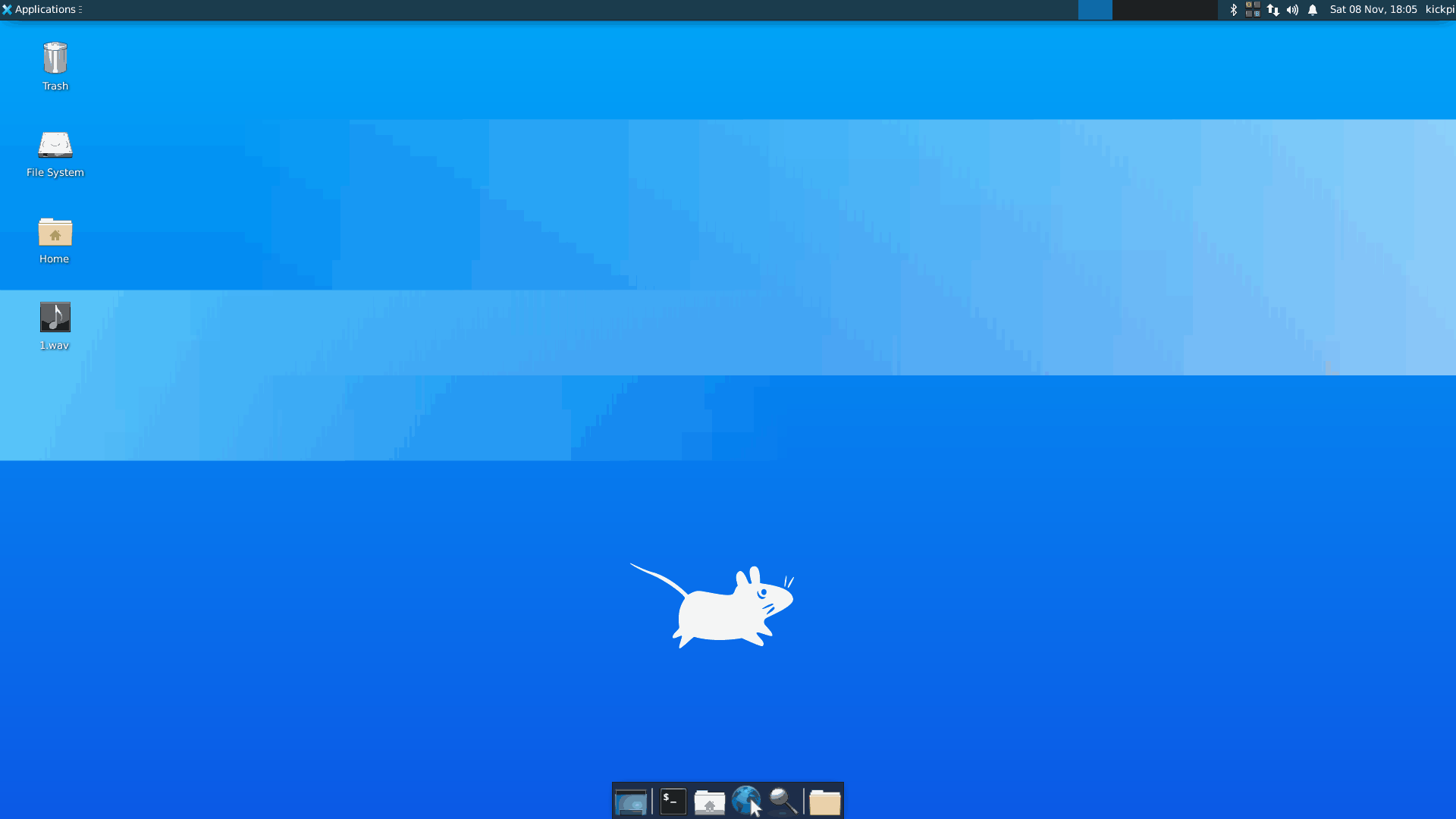

Ubuntu_audio

SIM

Warning

禁止带电安装和拆卸模块。

  • 硬件安装

安装 4G 或 5G 模块，SIM 卡。

image-20251110110604818

  • 功能测试：确保断开以太网和WiFi等其他网络后，能浏览器正常访问外部网站。

RTC

K8板载RTC模块，板卡断电状态下，RTC保证板卡系统时间能够正常运行。

  • 硬件安装

image-20251110190805253

  • 功能测试

1. 断开所有网络，记录当前系统时间。

2. 断开主板供电，等待10分钟。

3. 再次上电，系统时间为记录时间+10分钟，RTC模块断电时间保持测试成功。

IR红外

K8 板载红外接收头，默认适配KICKPI开发板配套遥控器。

Note

Ubuntu系统下，部分按键无效。

  • 功能测试：使用红外遥控对准开发板，对系统进行控制。

HDMI-IN

K8支持一路HDMI-IN。

  • 硬件安装

image-20251110192205999

  • 功能测试

K8_Ubuntu_HDMI-IN

摄像头

K8 V1.3 版本开发板适配 IM415 摄像头，4个4 Lane接口，由于 I2C 地址原因，默认双摄（CSI0 + DCPHY0）。

  • 硬件安装

Warning

所有使用FPC接口的外设进行安装/拆卸时，开发板必须处于断电状态。

立式抽拉式上接FPC接口：金属面朝向板子内侧，蓝色支撑板朝外侧。

MIPI-CSI0：image-20251212154625531

MIPI-CSI1：

image-20251212154611970

MIPI-DCPHY0：

image-20251212155318596

MIPI-DCPHY1：

image-20251212154648319

  • 功能测试

K3_Android_camera

常见问题

  • WiFi连接，出现“An application wants access to the keyring "Default keyring", but it is locked”？

原因：第一次连接WiFi时产生keyring，将Keyring的密码设置为空，能够避免此问题。

方法：已经出现该问题时，手动删除目录中密钥环文件：~/.local/share/keyrings。
